DC-snabbladdning (DCFC) är den teknik som gör att du kan ladda en elbil (EV) på 20-40 minuter istället för timmar. Den skiljer sig fundamentalt från den AC-laddning du gör hemma.

Här är en förklaring av hur det fungerar, från elnätet till bilens batteri.

Kärnidén: Kringgå den inbyggda laddaren

Den viktigaste skillnaden mellan AC- och DC-laddning är var omvandlingen från AC (växelström) till DC (likström) sker.

AC-laddning (Nivå 1/2): Ditt hem och det offentliga elnätet levererar AC-ström. Din EV har en inbyggd laddare som omvandlar AC till DC för att mata batteriet. Denna inbyggda laddare är begränsad i storlek och effekt (vanligtvis 7-11 kW, upp till 22 kW för vissa premiummodeller).

DC-snabbladdning: Omvandlingen från AC till DC sker utanför bilen, i laddstationen själv. Stationen är i grunden en stor, kraftfull extern laddare som matar DC-ström direkt till batteriet och kringgår bilens mindre, långsammare inbyggda laddare.

Steg-för-steg-process för DC-snabbladdning

1. Anslutning till elnätet & effektomvandling:

DC-snabbladdningsstationen är ansluten till ett medium- eller högspänningselnät (ofta 480V AC trefas industriell ström).

Inuti laddstationens stora skåp omvandlar likriktare och omvandlare den inkommande AC-strömmen till högspänd likström. Detta är stationens kärnfunktion.

2. Kommunikation & handskakning (Den digitala konversationen):

När du kopplar in, innan någon högspänning strömmar, har din bil och laddaren en kritisk digital konversation med hjälp av ett protokoll som heter CCS (Combined Charging System), CHAdeMO eller Teslas NACS.

De verifierar att anslutningen är säker.

De kommer överens om den maximala spänningen och strömmen som bilens batteri kan acceptera.

Bilen kommunicerar sin aktuella laddningsnivå (SOC), batteritemperatur och andra viktiga statistik.

3. Effektleverans & upptrappning:

När handskakningen är klar börjar laddaren leverera DC-ström på de överenskomna nivåerna.

Laddningsprocessen hanteras av bilens batterihanteringssystem (BMS). BMS är hjärnan i batteripaketet – det övervakar ständigt hälsan, temperaturen och tillståndet för varje cell.

BMS talar kontinuerligt om för laddstationen vilken spänning och ström som ska levereras.

4. Laddningskurvan (Inte en rak linje):

Detta är det viktigaste konceptet. DC-laddning är inte en konstant "påfyllning". Den följer en optimal laddningskurva för att skydda batteriet och maximera hastigheten.

Konstant strömfas (0% till ~50-80% SOC): Laddaren levererar maximal ström (t.ex. 350A eller 500A), och spänningen stiger stadigt när batteriet fylls. Detta är den snabbaste delen av laddningen, där du får flest kilometer per minut.

Konstant spänningsfas (~80% till 100% SOC): För att förhindra skador när batteriet närmar sig full kapacitet instruerar BMS laddaren att hålla en konstant spänning och kraftigt minska strömmen. Det är därför laddning från 80% till 100% kan ta nästan lika lång tid som från 10% till 80%. Det rekommenderas att endast ladda över 80% på långresor när det behövs.

5. Övervakning & säkerhet:

Under hela sessionen kommunicerar BMS och laddaren kontinuerligt.

De justerar laddningstakten baserat på batteritemperaturen. Om batteriet blir för varmt eller för kallt kommer laddningen att sakta ner eller pausas. (Det är därför många elbilar har aktiva batteritermiska hanteringssystem).

Flera säkerhetssystem övervakar för fel, jordfel eller kommunikationsfel och kommer omedelbart att stänga av strömmen om ett problem upptäcks.

6. Avslutning:

När batteriet är fullt (eller du avbryter sessionen via stationens skärm eller app), stänger laddaren av DC-försörjningen.

En slutlig kommunikation bekräftar att sessionen är klar, och du debiteras baserat på levererad energi (kWh) eller ansluten tid.

Viktiga komponenter inblandade

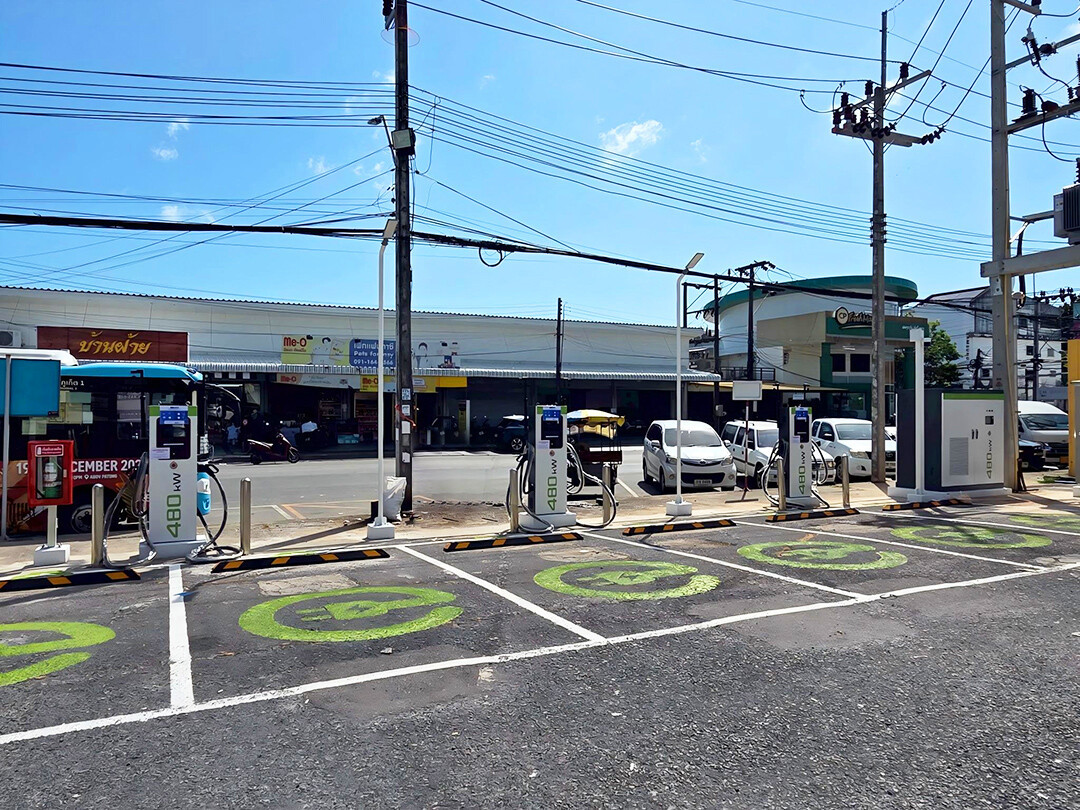

Laddningsstation ("Dispensern"): Innehåller tunga kraftkomponenter (likriktare, transformatorer, kylsystem) och användargränssnittet.

EV-batteripaket: Det högspända DC-batteriet, vanligtvis 400V eller 800V-arkitektur i moderna elbilar.

Batterihanteringssystem (BMS): Den kritiska inbyggda datorn som styr hela processen för att säkerställa säkerhet och livslängd.

DC-laddningsport & kablar: Dessa är mycket tjockare och tyngre än AC-kablar eftersom de bär högspänd likström. De har vätskekylning inuti för att hantera den genererade värmen.

Spänning spelar roll: 400V vs. 800V-arkitektur

400V-system: Den nuvarande standarden för de flesta elbilar. En 350 kW-laddare som levererar maximal effekt till ett 400V-batteri kräver extremt hög ström (ampere), vilket genererar mer värme och kräver tyngre, vätskekylda kablar.

800V-system: Används av fordon som Hyundai Ioniq 5/6, Kia EV6, Porsche Taycan och Lucid Air. För samma effekt (kW) behöver ett 800V-system bara hälften av strömmen. Detta innebär:

Mindre värmegenerering.

Lättare, mer hanterbara kablar.

Potentiellt snabbare laddning, särskilt under konstant strömfas.
