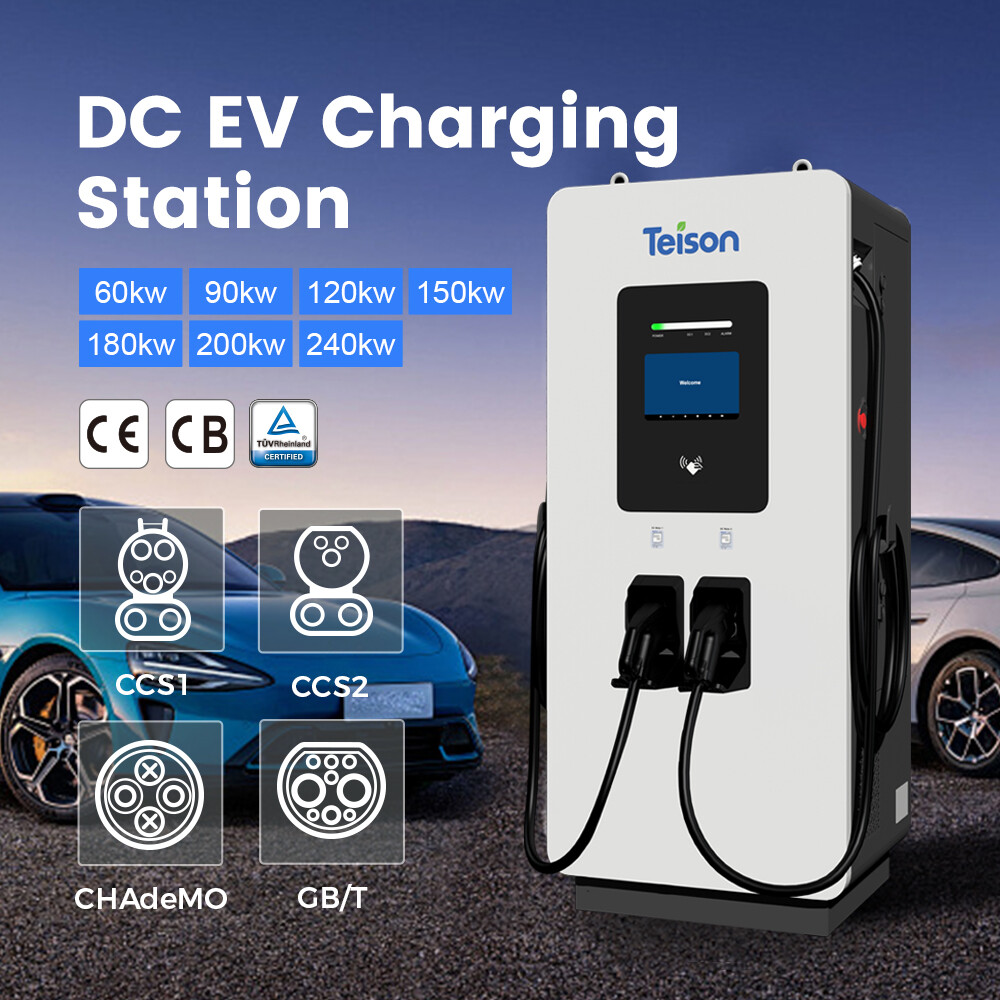

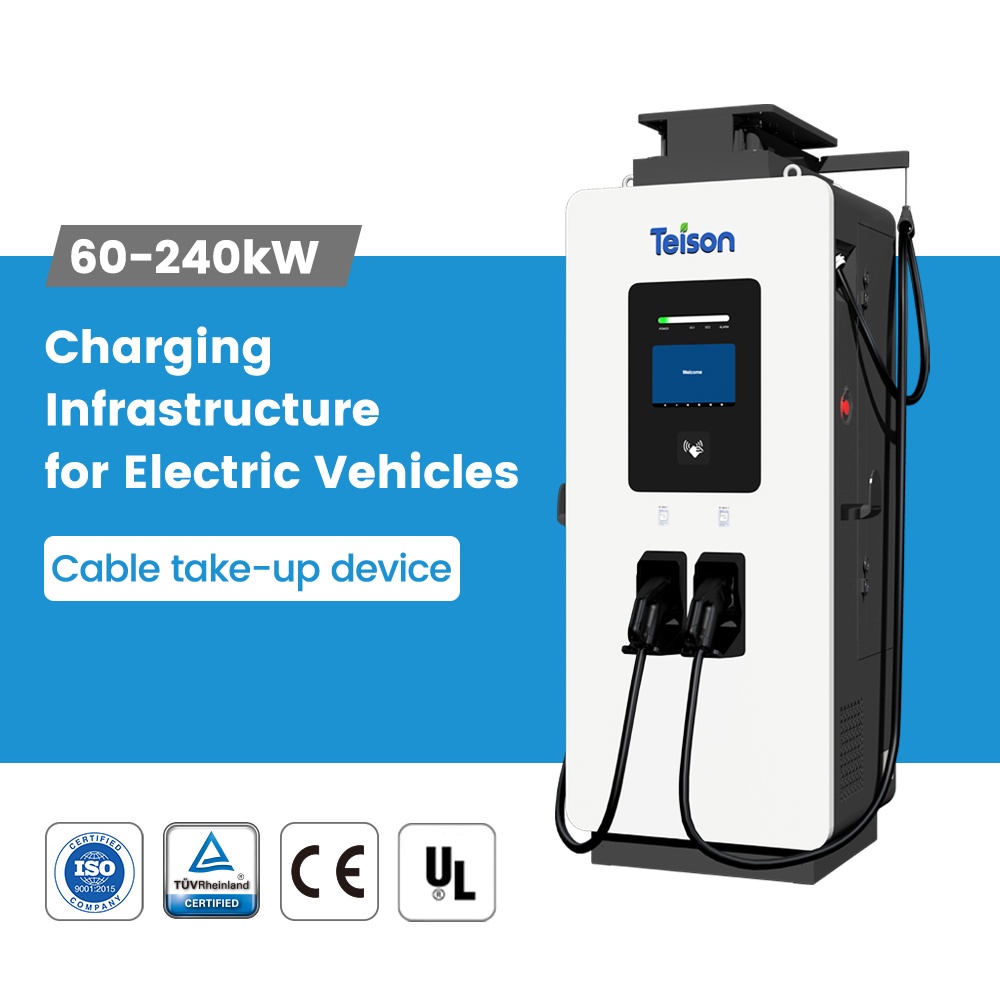

DC-snabbladdningsstation

Teisons EDC-serie är likströmssnabbladdare, ofta kallade nivå 3-laddare för elbilar. DC-snabbladdare är för närvarande det snabbaste laddningsalternativet som finns tillgängligt för elbilar. De använder kommersiell växelström som omvandlas i laddaren till likström för att sedan distribueras direkt till fordonets batteri. Eftersom strömmen redan omvandlas till likström görs det möjligt att leverera mer ström snabbare. DC-snabbladdningsstationer är det perfekta valet för platser där elbilar måste nå maximal räckvidd på kortast möjliga tid.

Begär en offert

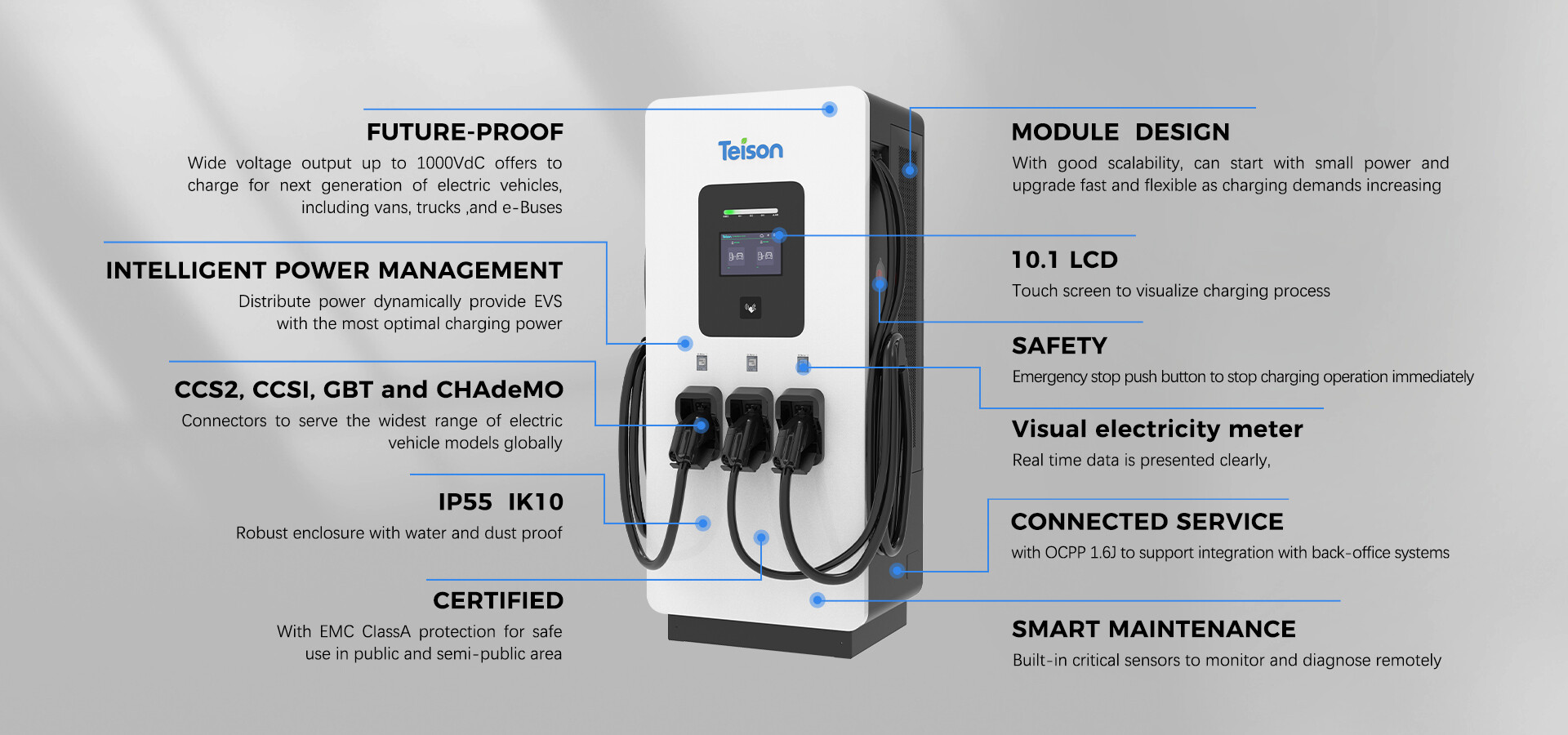

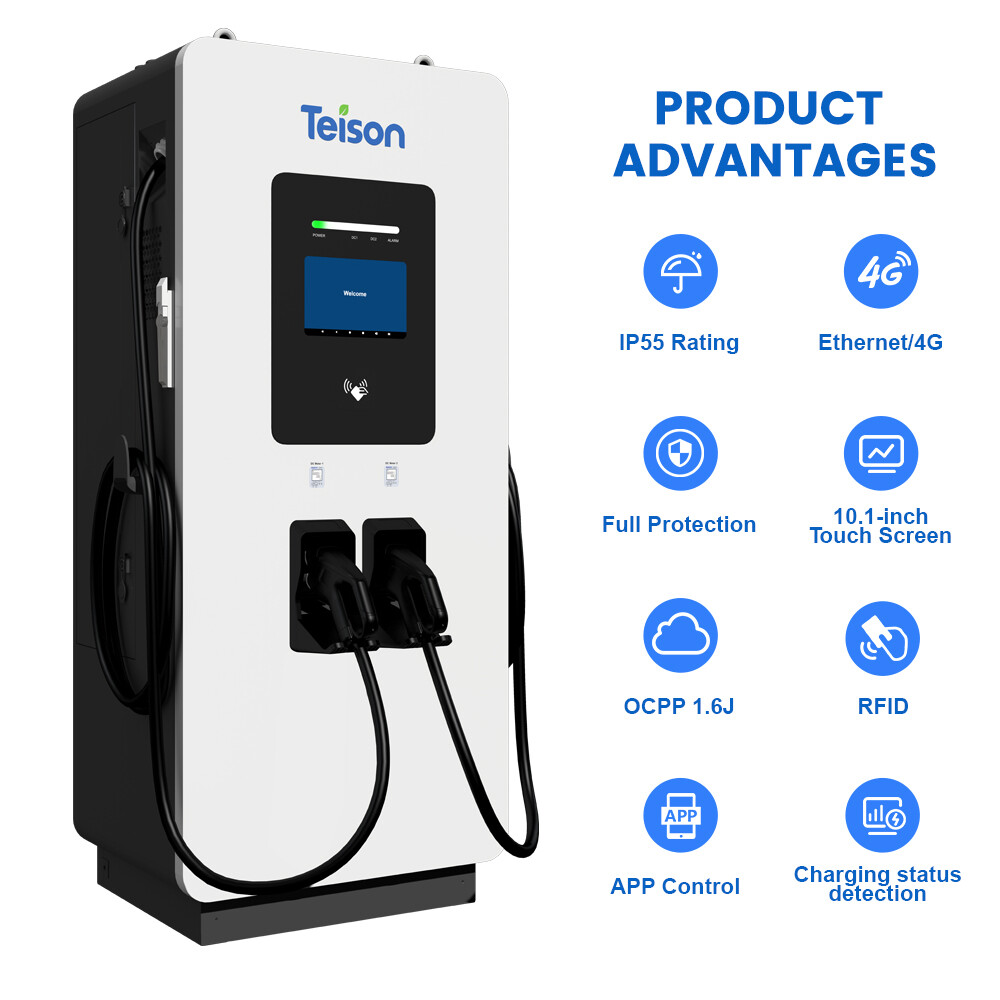

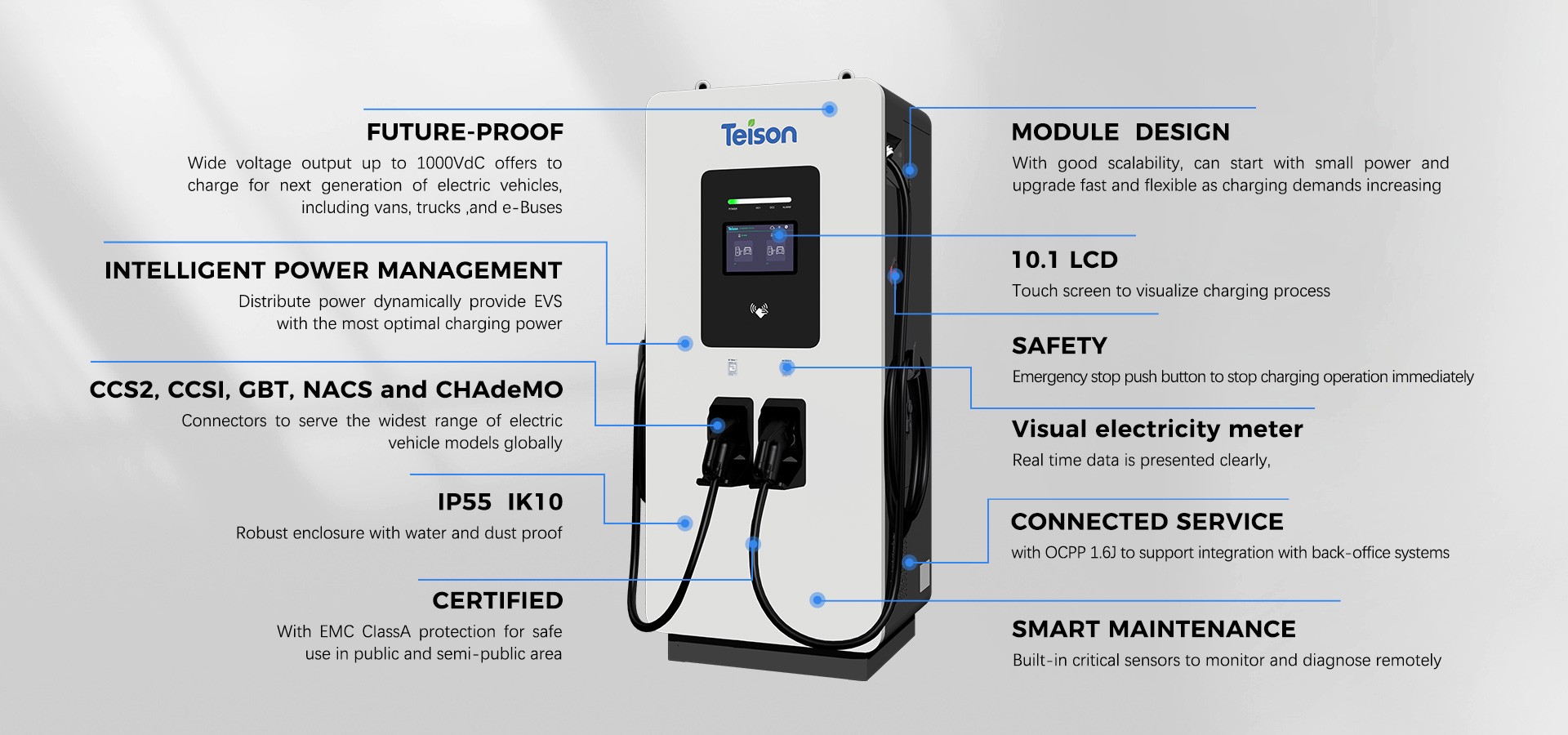

FUNKTIONER/FÖRDELAR

Utformad för bästa kommersiella likström

· DC-snabbladdare (nivå 3) med effekt från 60 kW till 240 kW
· Sann samtidig laddning med möjlighet att ladda två/tre

fordon samtidigt
· Framtidssäker design med max 1000 V uteffekt
· Vätskekylda ultrasnabba laddningsstationer för elbilar på 240 kW finns tillgängliga

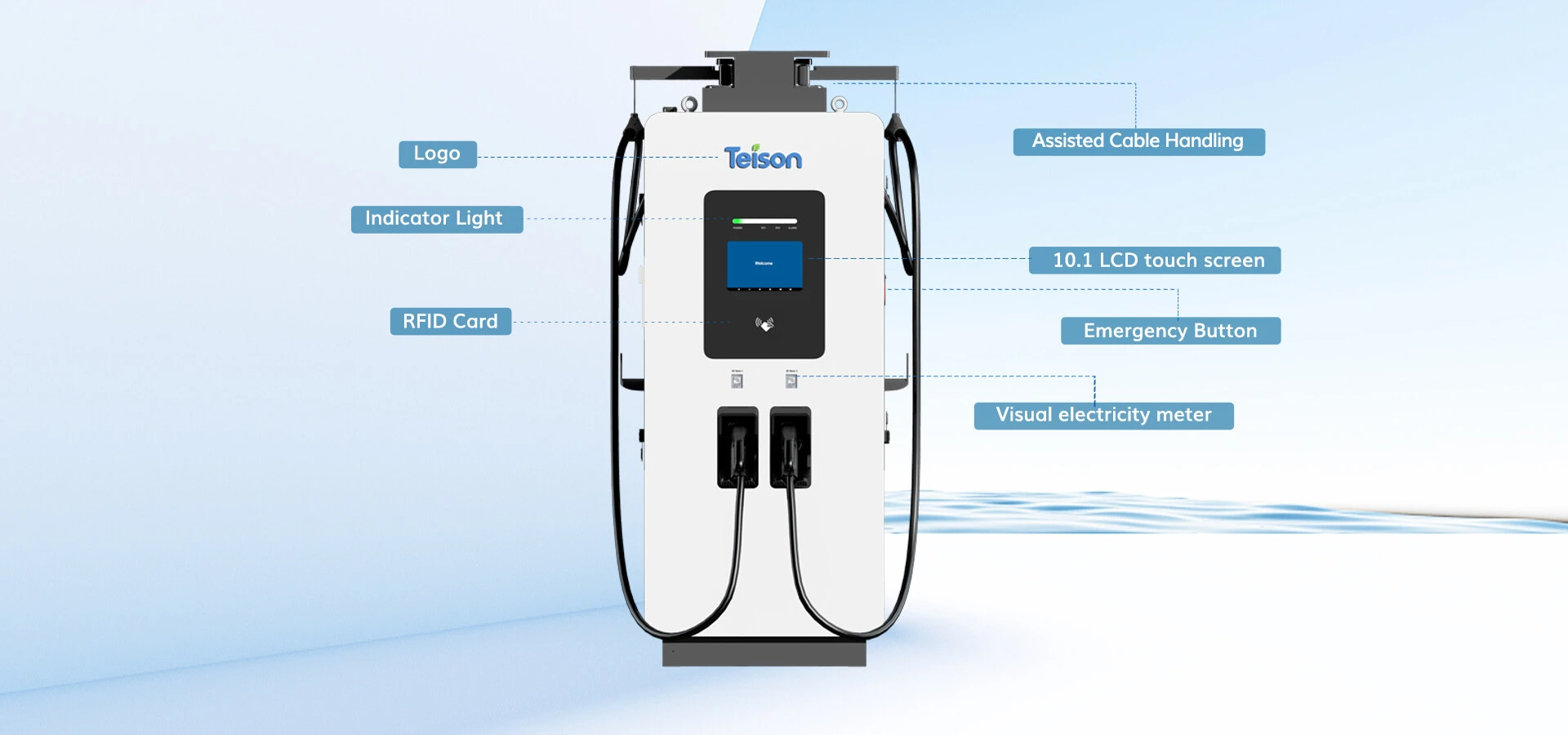

· Förarvänlig med en 10,1-tums LCD-pekskärm och enkel att använda

gräns-snittet
· Startlägen inkluderar plug-n-play, RFID, OCPP, QR-kod och valfritt

POS-kassa
· Ethernet-, 3G-, 4G- och Wi-Fi-anslutningar tillgängliga
· CHAdeMO-, GB/t- och CCS-kontakter (typ 1 eller 2) och laddningskablar
· Utformad för enkel installation och underhåll
· Finns med olika ström- och spänningskonfigurationer för globala

marknader

Högsta säkerhet

· Uppfyller Open Charge Point Protocol (OCPP) 1.6J och ISO 15118
· IP55-klassad kapsling, perfekt för en mängd olika platser och förhållanden
· Alla komponenter levereras med CE-certifikat
· SECC-styrenheten klarar TUV-testet

Parameter

Specifikation
Modell		Teison DC Pro

Elektriska Egenskaper
AC-ingång	Ingångsrating	AC400V(±15%) 3-fas
	AC-ingångsanslutning	3P+N+PE
	Nominell ingångsström	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	Frekvens	50/60Hz
	Effektfaktor	≥0.99
	Verkningsgrad	≥95%
DC-utgång	Utgångsspänningsområde	200V-1000V
	Maximal utgångsström	200A（system）	300A(system)	400A（system）	500A(system)	600A(system)	800A(system)
	Maximal utgångseffekt	DC 60kW	DC 90kW	DC 120kW	DC 150kW	DC 180kW	DC 240kW
	Spänningsnoggrannhet	≤±0.5%
	Strömnoggrannhet	≤±1%
Användargränssnitt & Kontroll
Display		10.1"pekskärm
Skärmmaterial		LCD
Tryckknappar		Driftknappar /Nödstoppsknappar
Användarautentisering		RFID,OCPP,QR-kod,Lösenord
Språkstöd		Engelska (Andra språk på begäran)
Kommunikation
Extern		Ethernet,WIFI,3G/4G
Intern		CAN,RS485,RS232
Miljömässig
Driftstemperatur		-30℃-+50℃
Luftfuktighet		<95% relativ fuktighet,icke-kondenserande
Höjd		≤2000m(6000 fot)
Mekanisk
Ingångsskydd		IP55
Skåpskydd		IK10

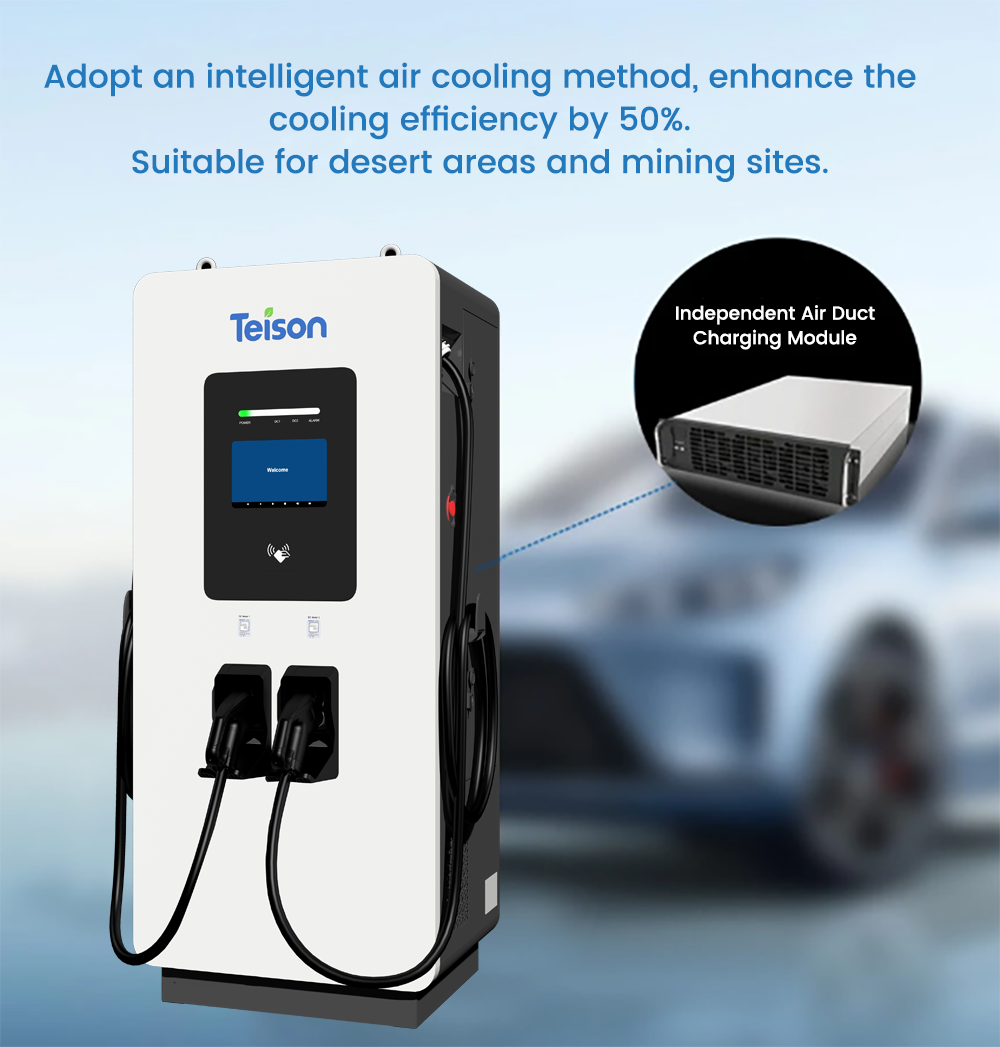

Kylning		Forcerad luft
Installationsmetod		golvmonterad
Skydd
Skydd		Överström, Underspänning,Överspänning,Residualström,Överspänningsskydd,Kortslutning,Övertemperatur,Jordfel
Reglering
Certifikat		CE
Standard		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

Speifiering

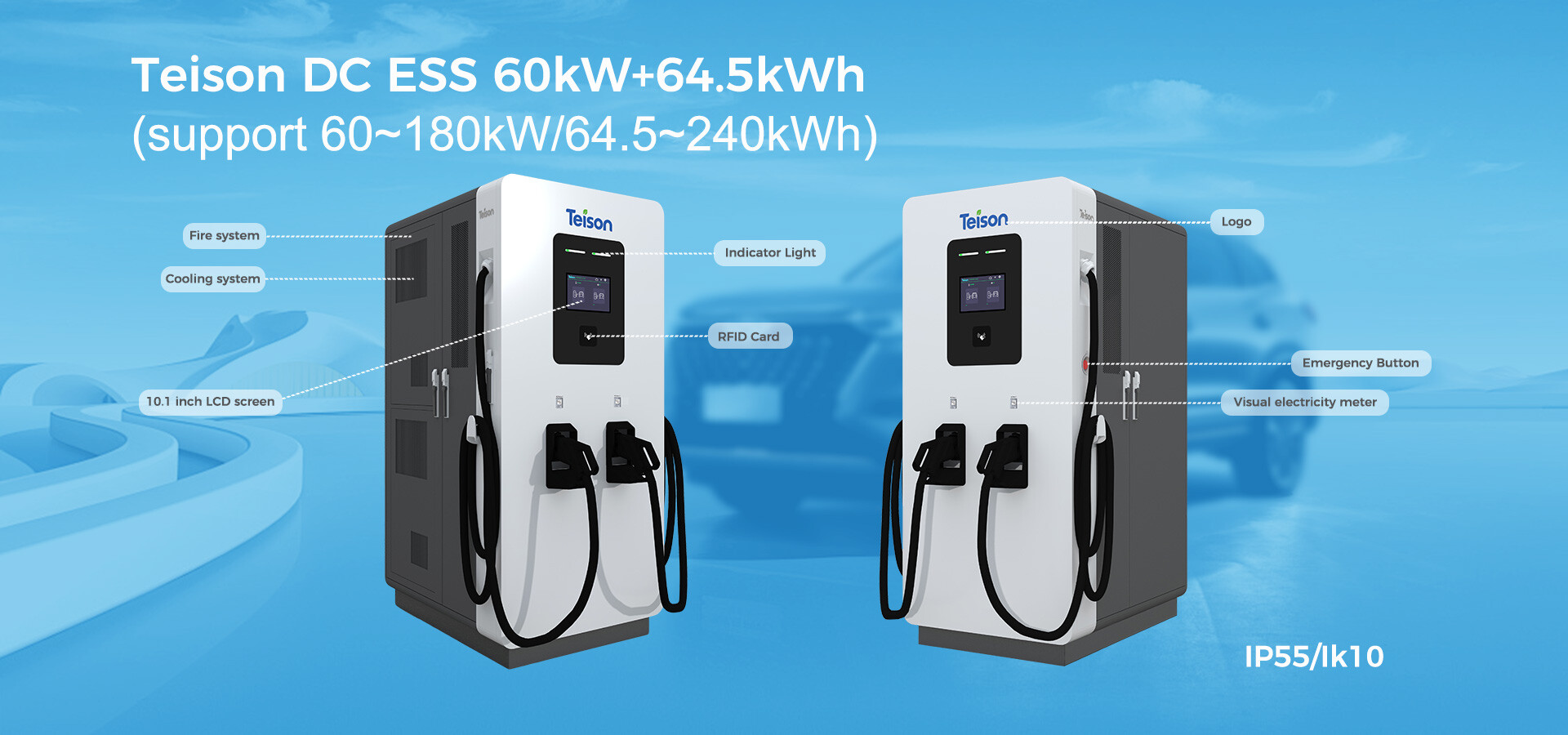

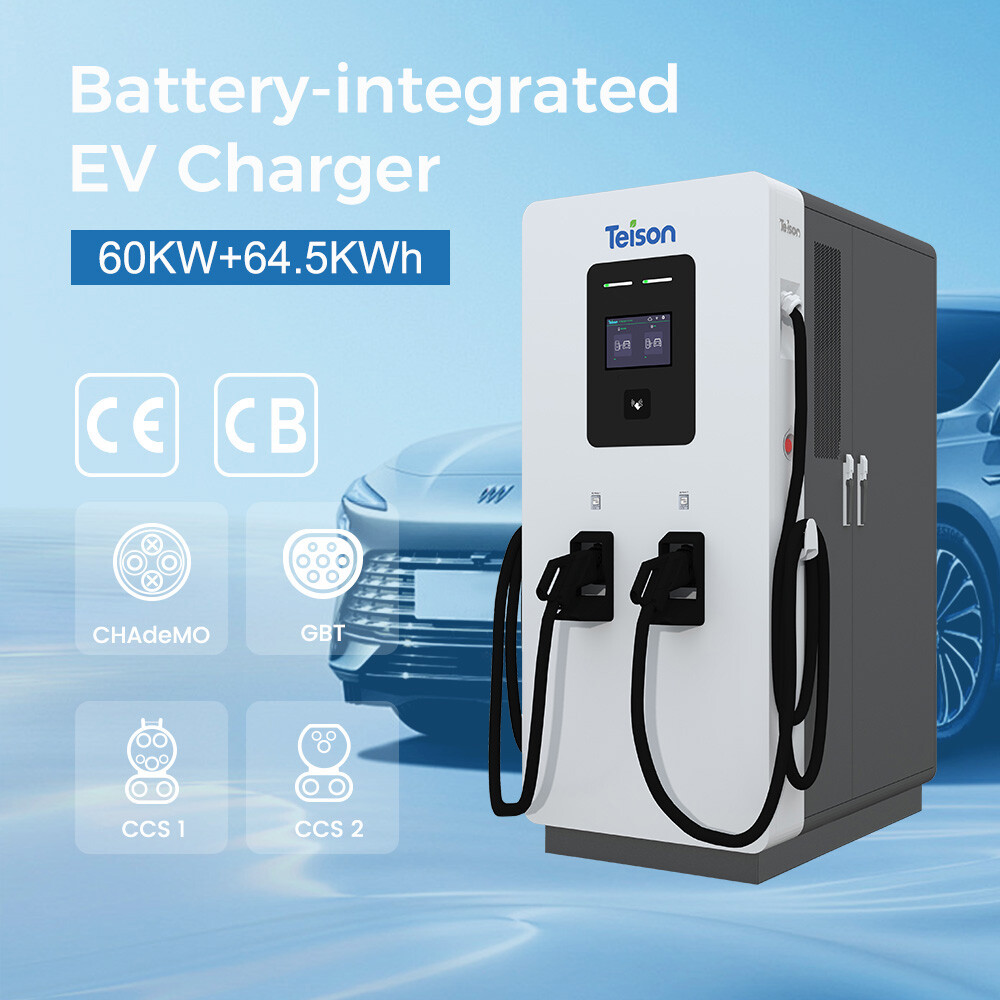

Modell		DC ESS
Elektriska egenskaper
AC-ingång	Ingångsklassificering	260V~485VAC
	AC-ingångsanslutning	3P+N+PE
	Hastighetsingångsström	3Ф92A
	Frekvens	50/60Hz
	Effektfaktor	≥0,98
	Effektivitet	≥95%
DC-utgång	Utgångsspänningsområde	300V~1000V
	Max. Utström	100A
	Max. Uteffekt	60 kW
	Spänningsnoggrannhet	±0,5 %
	Nuvarande noggrannhet	±1%
Energilagring -systemet	Batterikapacitet	64,5 kWh
	Användbar energi (SAT)	61,3 kWh (95 % avgasutsläpp)
	Batteriets nominella spänning	614,4V
	Batterimaterial	LiFePO4
	Maximal laddningseffekt	30 kW
	Max urladdningseffekt	60 kW
	Batteriladdningsström	≤0,5°C (50A)
	Batteriurladdningsström	≤1C(100A)
	Batterilivslängd (25°C)	≥6000 (80 % flyktig oxidation)
Produktspecifikation
Dimensionera		0,91,22,05 m (BDH)
Material		Industriell legering
Färg		Vit väderbeständig beläggning
Användargränssnitt och kontroll
Visa		10,1" pekskärm
Skärmmaterial		LCD-skärm
Meter		DC-mätare (MID PTB valfritt)
Tryckknappar		Manöverknappar / Nödknappar / Brandknapp
Användarautentisering		RFID, OCPP, QR-kod, lösenordsansökan
Stödspråk		Engelska (andra språk tillgängliga på begäran)
Kommunikation
Kommunikationsprotokoll		OCPP 1.6J
Extern		Ethernet, WIFI
Inre		CAN, RS485, RS232
Miljö
Driftstemperatur		-25℃-50℃ (över 45℃ nedgradering)
Fuktighet		<95 % relativ luftfuktighet, icke-kondenserande
EMC-emission		Typ B
Höjd över havet		≤2000 m (6000 fot)
Mekanisk
Inträngningsskydd		IP55
Kapslingsskydd		IK10
Brandsystem		Kompositdetektor + Aerosolsläckmedel
Kylsystem		Luftkylning/luftkonditionering
Installationsmetod		Golvmonterad
Säkerhet
Ingångsskydd		Underspänning, Överspänning, Överström, Övertemperatur, Läckage,
Utgångsskydd		Kortslutning, Övertemperatur, Felström, Överström, Läckage,
Nödskydd		Överspänningsskydd, jordfel, högprecisionsövervakning av utgångsisolation
Förordning
Certifikat		CE CB Säkerhetsdatablad UN38.3
Standard		IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Valfri konfiguration
Nätverksgateway		4G
Betalningsmetod		POS-maskin

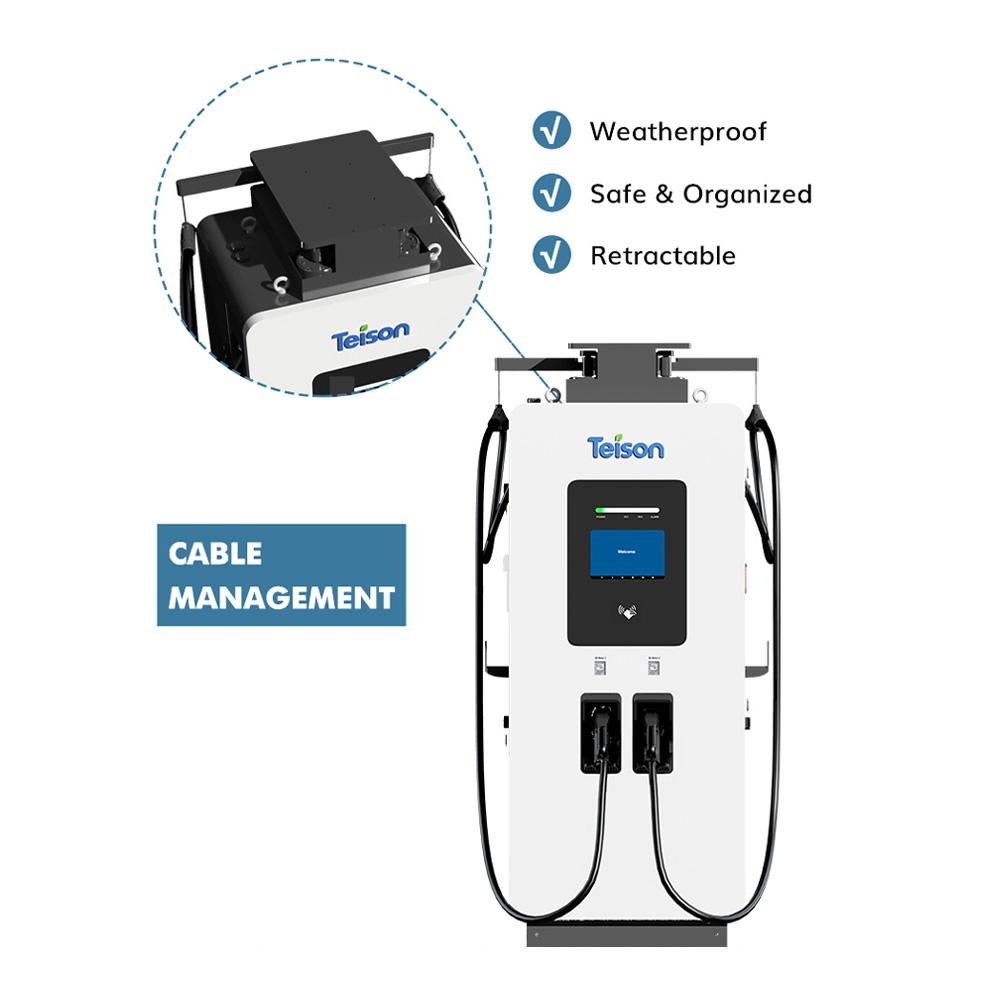

Kabelhantering		Frivillig
Reklamskärm		Frivillig
Laddningsport		Valfritt (standard CCS1 CCS2)
Solport		Reserverad
