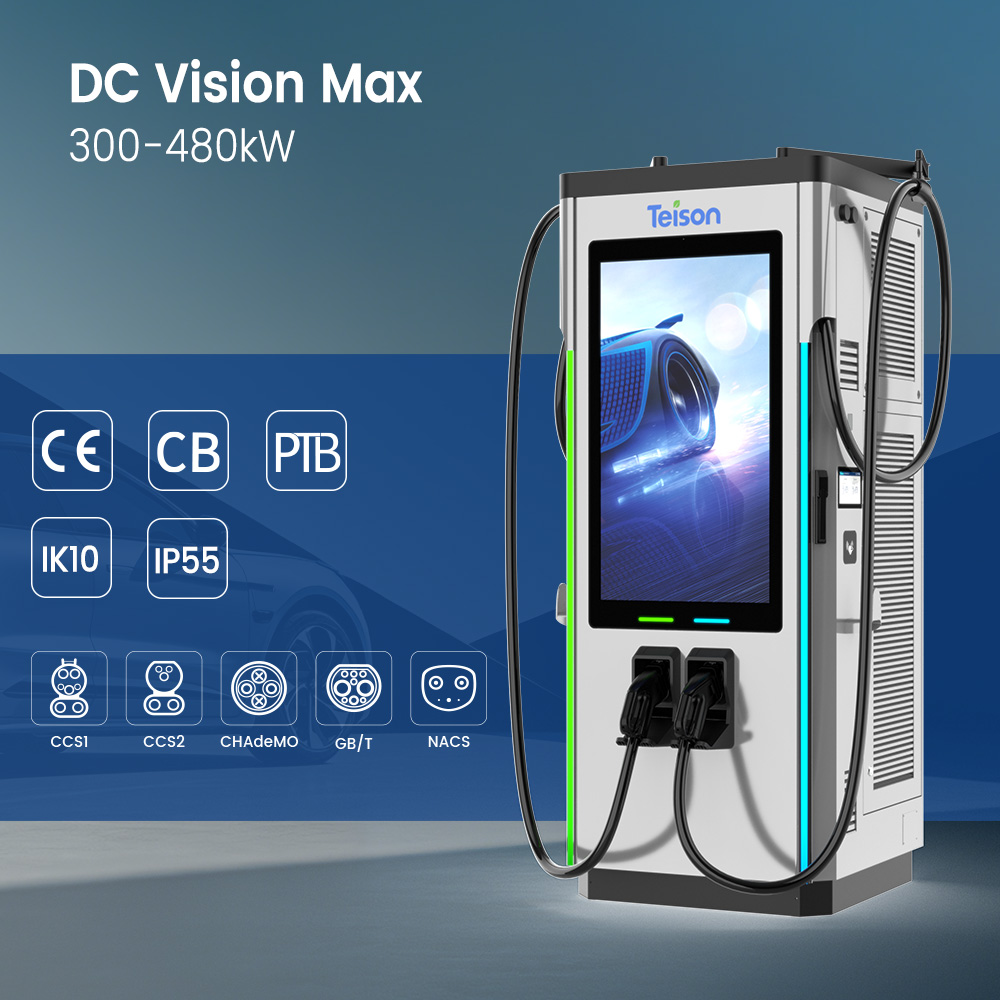

Huvudbild1

›

‹

  • Huvudbild1

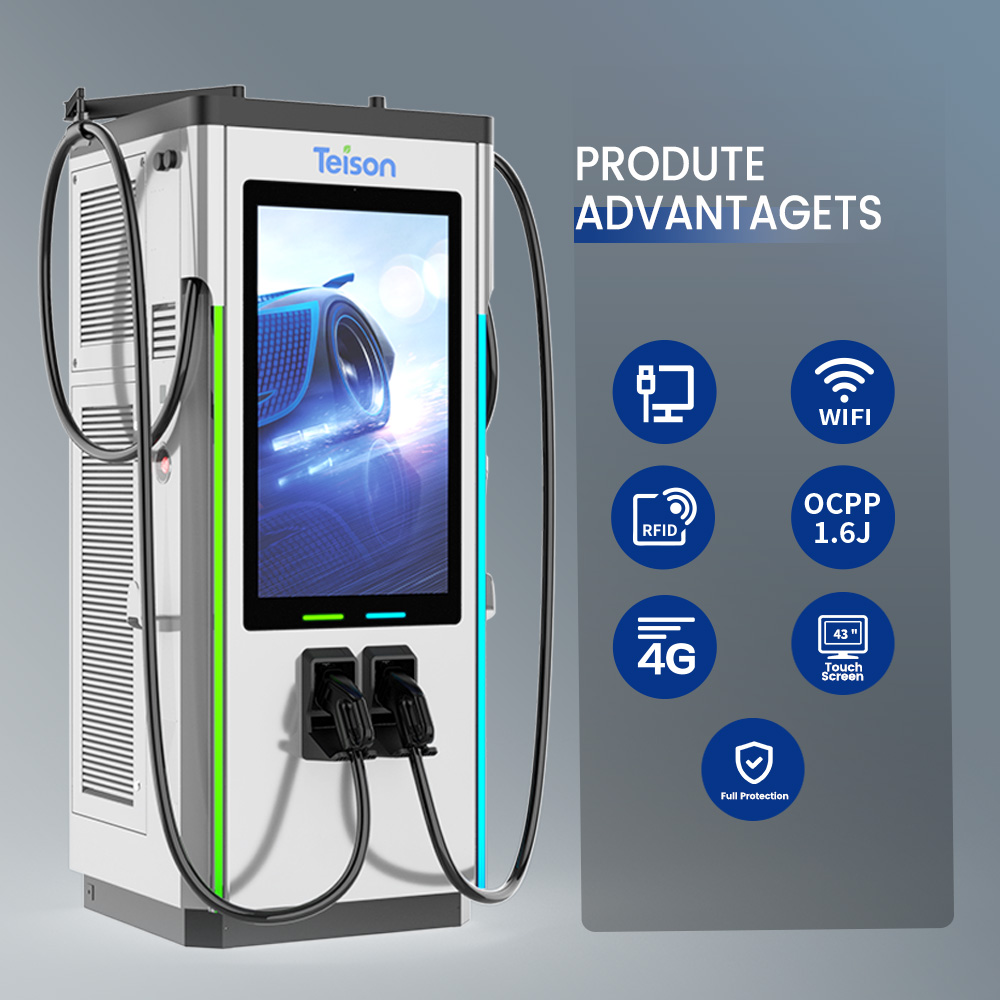

  • Huvudbild2

›

480kW DC ultrasnabb laddstation

ALLT-I-ETT, dubbel 43 tums reklamskärm

Utformad för miljöer med höga krav såsom HCV-flottor och motorvägar levererar Teisons integrerade laddlösning på 300-480kW ultrasnabb laddning för två elfordon samtidigt, vilket säkerställer optimal effektivitet på dagens snabbt växande EV-marknad. Idealisk för platser med hög trafik kombinerar denna lösning hastighet, hållbarhet och smart intäktsgenerering—och driver framtidens EV-laddning.

Begär en offert

EGENSKAPER/FÖRDELAR

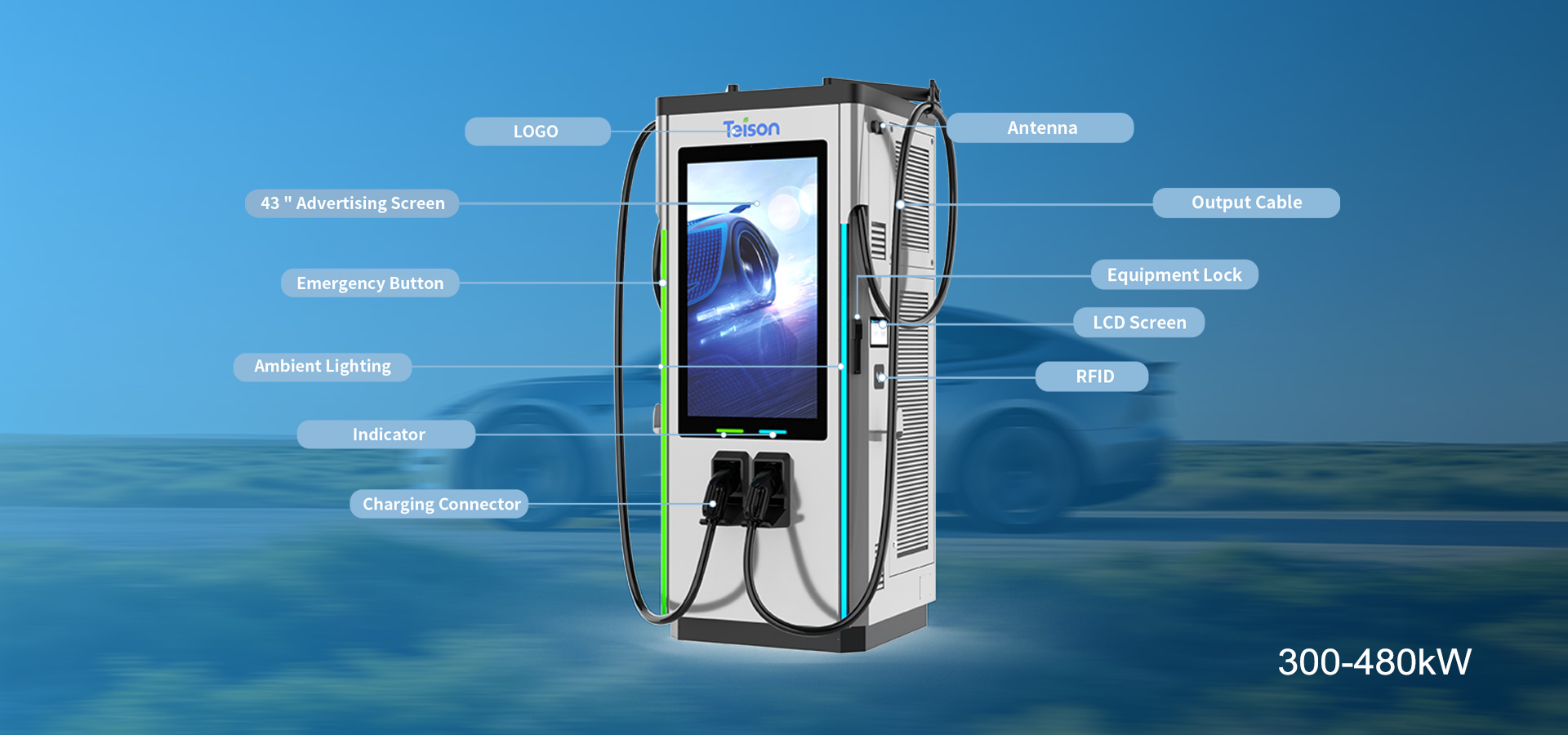

  • Detaljbild

Funktioner



• Flera standardladdningsportar

 CCS2, CCS1, GB/T, CHAdeMO och NACS kan kombineras och anpassas.

• Mångsidigt effektområde

  Flera effektalternativ finns tillgängliga, från 300 kW till 480 kW med anpassningsmöjligheter.

• Hög strömutgång

  Vätskekylning uppnår en maximal utgång på 600A, medan luftkylning uppnår en maximal utgång på 400A.

• Brett spänningsområde

  Utspänning 150~1000 VDC som uppfyller behoven hos de allra flesta elfordon på marknaden.

• Lågt buller

  Bullernivå så låg som 70dB eller lägre.

• Lastbalansering

  Effektivare anslutning till lastsystemet.

• Effektiv utgång

  Toppverkningsgraden överstiger 96%.

Parameter

Tekniska specifikationer
Produktmodell DC Vision Max
Elektriska egenskaper
AC
Ingång		 Ingångsspänningsområde 3-phase 400 VAC±10%, 50/60 Hz，3P+N+PE
Märkström in 3Φ480A 3Φ576A 3Φ640A 3Φ768A
Maximal ineffekt 316kW 376kW 421kW 505kW
Jordningssystem TN-C TN-S TN-C-S TT
Effektfaktor ≥0.99
Toppverkningsgrad ≥96%
Energiförbrukning i standbyläge ≤150W
Harmonisk distorsion (THDi) ≤5%
DC
Utgång		 Utspänningsområde 150~1000 VDC
Maximal utgångsström (system) 600A @liquid cooling
400A @air cooling
Maximal utgångsström
(kontakt)		 300A, 350A, 400A optional @Air cooling
500A, 600A optional @Liquid cooling
Maximal uteffekt 300kW 360kW 400kW 480kW
Antal utgångar 2（Valfria två kombinationer av CCS2, CCS1, GBT, CHAdeMO, NACS）
Kontakttyp CCS2, CCS1, GBT, CHAdeMO, NACS
Spänningsnoggrannhet ≤±0.5%
Strömnoggrannhet ≤±1%
Användargränssnitt
Display 10.1" pekskärm, 43" reklamskärm
Mätare CE-mätare
Tryckknappar Nödknapp
Användarautentisering RFID, QR code, Application
Språkstöd Engelska (Andra språk tillgängliga på begäran)
Kommunikation
Nätverksanslutning Ethernet, Wi-Fi
Kommunikationsprotokoll OCPP 1. 6J, stöd för uppgradering till OCPP 2.0.1
Miljö
Drifttemperaturområde -30℃-55℃(Över 55℃effektreducering)
Lagringstemperaturområde -40℃-70℃
Luftfuktighet <95% relativ luftfuktighet, icke-kondenserande
Höjd över havet ≤2000m
Buller <70dB @ 3m 25℃Full effekt
Mekanisk
Mått (W*D*H) 850mm*800mm*2050mm (Exklusive kabelhantering)
850mm*800mm*2120mm (med kabelhantering)
Vikt ≤700kg
IP- & IK-klassning IP55 & IK10 (HMI IK8)
Laddkabelns längd 5m
Kylning Luftkylning / Vätskekylning
Installationsmetod Golvmontage
Skydd
Skydd Överspänningsskydd, Underspänningsskydd, Överbelastningsskydd, Läckströmsskydd
      skydd, Övertemperaturskydd, Jordningsskydd, Överspänningsskydd, Kortslutningsskydd
                            skydd, Självkontroll vid fel, Isolationsdetektering，Blötläggningsskydd
                                                                          skydd, Röklarm.
Certifieringar och standarder
Certifikat CE CB PTB
Laddningsstandarder IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
Standarder för kommunikationsprotokoll ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
Valfri konfiguration
Mätare MID-mätare eller PTB-mätare
Användarautentisering POS Machine
Nätverksanslutning 4G
Laddkabelns längd 6m 7m Andra längder på begäran
Kabelhanteringssystem Valfritt
Utgångsgränssnitt Anpassningsbara tre utgångsgränssnitt
(Valfria tre kombinationer av CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2)
Anpassad varumärkesprofilering Varumärkesalternativ, såsom anpassade färger och klistermärken
Kontakta Teison för tillgänglighet, prissättning och minsta beställningskvantitet
