Delad typ DC-snabbladdare

language:

240kW-1.2MW DC-delad laddningslösning



Upp till 1200 kW uteffekt



Samtidig DC-laddning för upp till 20+ fordon



150 -1000 VDC utgångsområde



Levererar upp till 600kW per kontakt, 1.2MW MCS



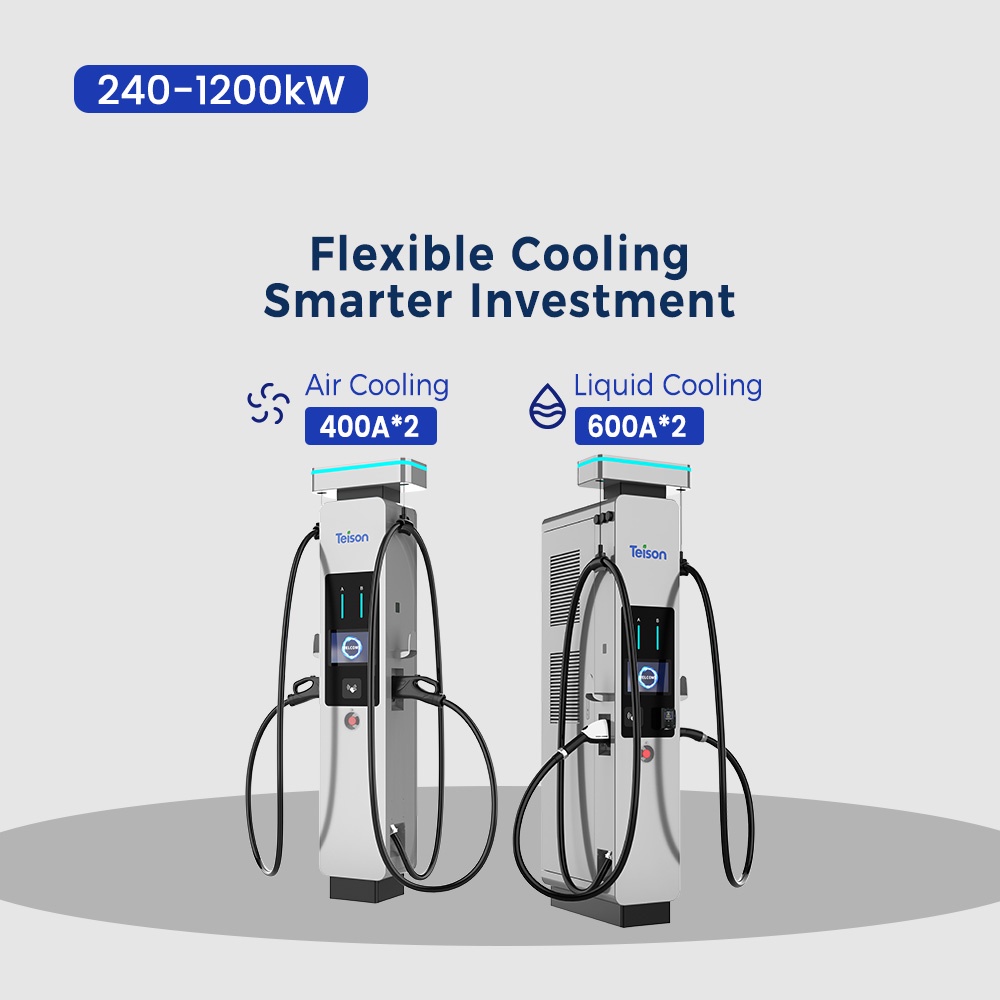

Konfigurerbara luftkylda (400A) eller vätskekylda (600A) eller MCS (1200A) laddningsterminaler



Integrerat kabelhanteringssystem



10.1’ tum pekskärm och tryckknappsgränssnitt



Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1



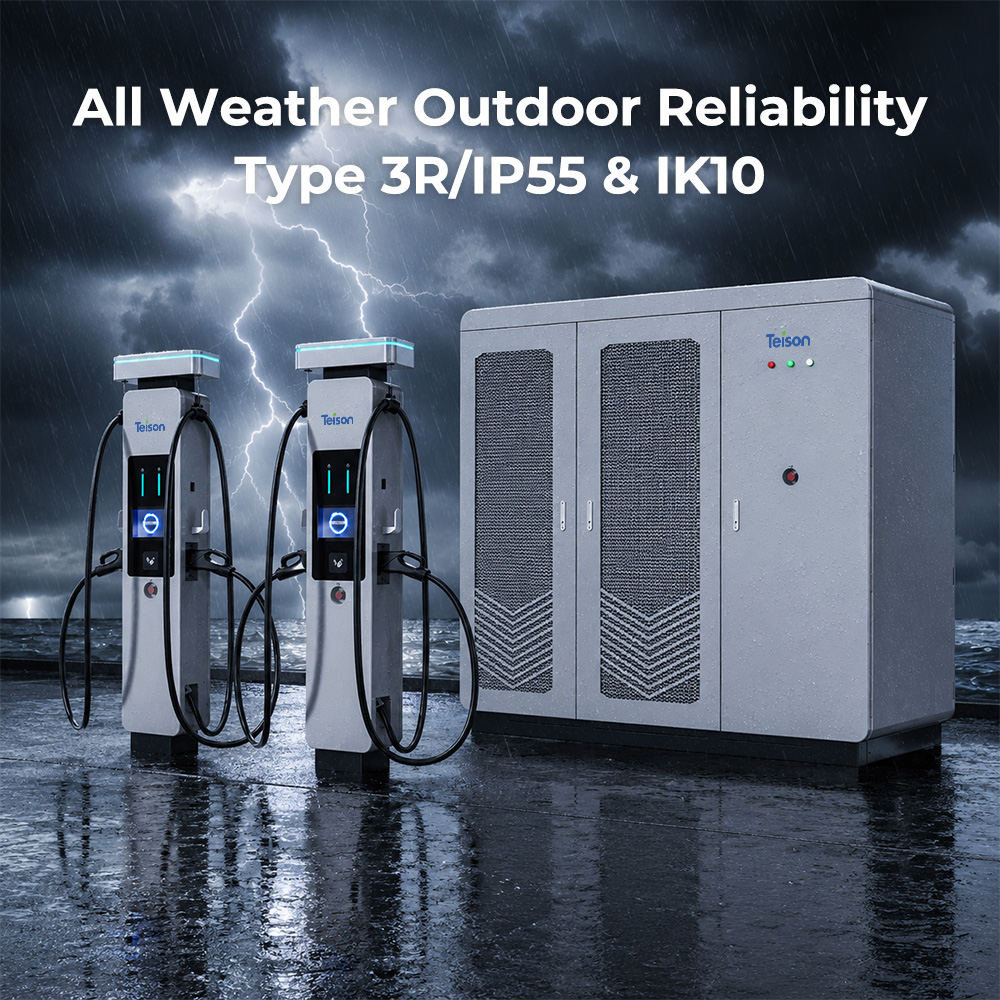

Type 3R/IP55 & IK10 Skydd



Smart effektdelning



Automatisk växling av BMS-spänning



Fjärrstyrda OTA-uppdateringar



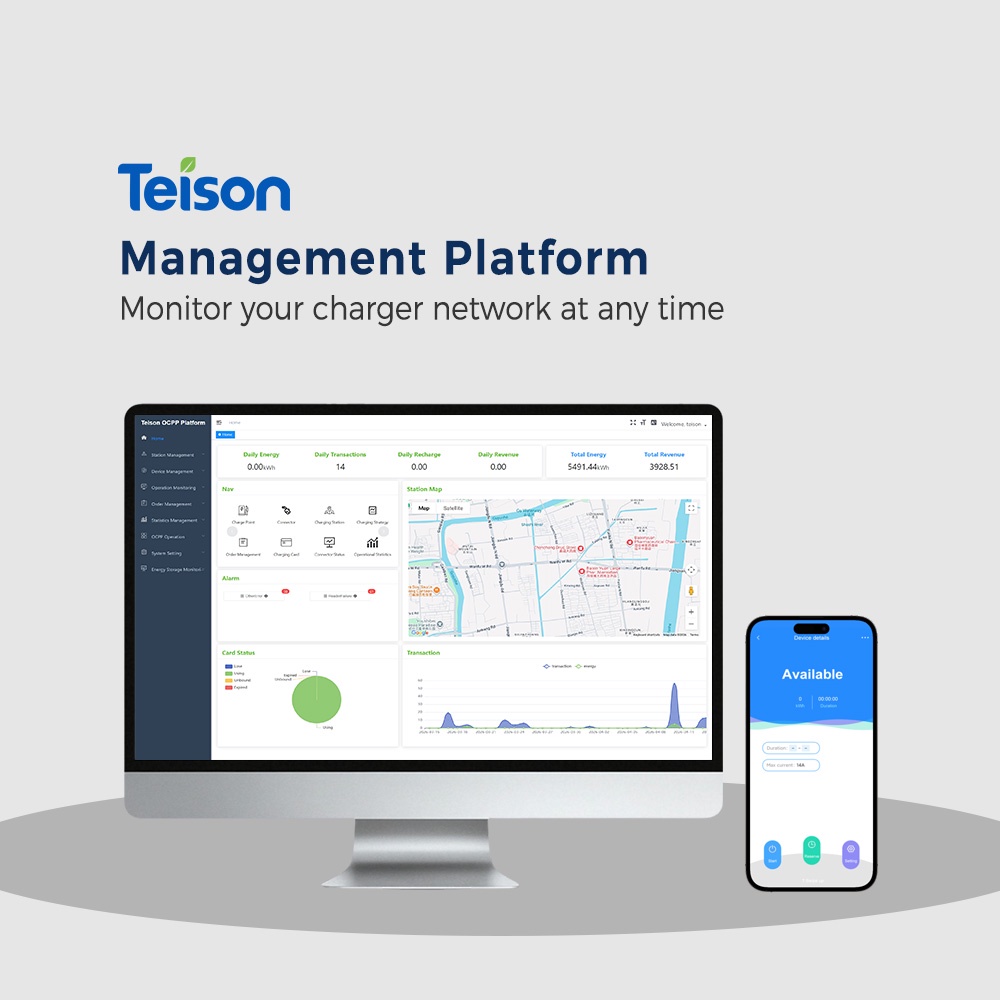

Driftövervakning i realtid

Begär en offert

FUNKTIONER/FÖRDELAR

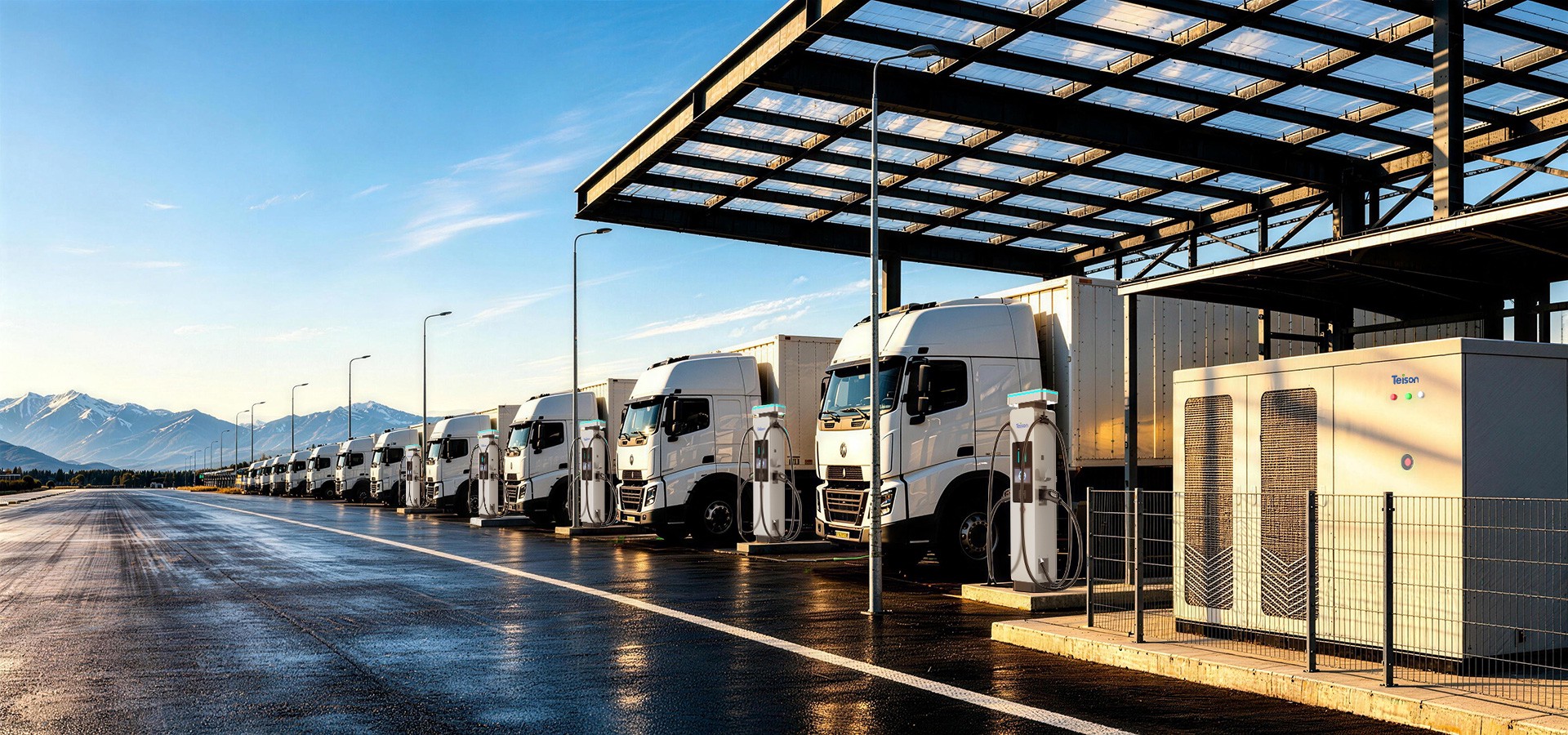

Ett ultrasnabbt, delat laddningssystem utformat för kommersiella, tunga EV-laddningssystem

✅Ultrasnabb laddningsprestanda

Levererar upp till 600kW per kontakt, vilket gör att fordon kan få 400 km räckvidd på bara 5 minuter och stöder MCS-dispenser upp till 1.2MW.

✅ Universell kompatibilitet

Fullt kompatibel med Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1, och högströmsladdningsprotokoll för både kommersiella EV och tunga fordon.

Stöder fjärrstyrda OTA-uppdateringar och avancerad integration för flottahantering.

✅ Maximal installationsflexibilitet

Konfigurerbara luftkylda (400A) eller vätskekylda (600A) eller MCS (1200A) laddningsterminaler för att matcha olika platslayouter och fordonskrav.

✅ Tillförlitlig drift

Konstruerad för 99.9% drifttid med 0.1-sekunders felisolering, Type 3R/IP55 &IK10 robust skydd, och -22 °F to 131 °F(-30°C to 55°C) bred temperaturanpassning, tillförlitlighet utomhus i alla väder.

✅ Skalbar, för framtiden

Modulär, utbyggnad utan driftstopp från 1 till 20+ dispensers / connectors / terminals. Kompatibel med Solar power, Energy storage and Energy management systems.

✅ AI-driven helhetsintelligens

Från AI-driven kraftdistribution och konverteringssystem (PDU / PCU) till intelligent feldiagnostik för smartare drift och snabbare underhåll.

✅ Smartare energioptimering

Smart Matrix Scheduling distribuerar dynamiskt effekt över nätverket, ökar energiutnyttjandet med 18% samtidigt som den övergripande systemlivslängden förlängs med 30%.

Parameter

Tekniska specifikationer

Produktmodell

DC Split 240-720 kW

Elektriska egenskaper

AC
Ingång

Ingångsspänningsområde

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Nominell ingångsström

304 A

355 A

405 A

456 A

506 A

557 A

608 A

658 A

709 A

760 A

810 A

861 A

912 A

Max ingångseffekt

253 kW

295 kW

337 kW

379 kW

421 kW

463 kW

505 kW

547 kW

589 kW

632 kW

674 kW

716 kW

758 kW

Effektfaktor

≥0.99

Toppverkningsgrad

≥95%

Strömförbrukning i standby

≤50 W

Harmonisk distorsion (THDi)

≤5%

DC
Utgång

Utgångsspänningsområde

150~1000 VDC

Maximal uteffekt

240 kW

280 kW

320 kW

360 kW

400 kW

440 kW

505 kW

520 kW

560 kW

600 kW

640 kW

680 kW

720 kW

Maximal strömutgång
Per kanal

400 A(air cooling cable)
600 A(liquid cooling cable)

Antal utgångskanaler

8
(valfritt:6)

10
(valfritt:6,8)

12
(valfritt:6,8,10)

Spänningsnoggrannhet

≤±0.5%

Strömnoggrannhet

≤±1%

Användargränssnitt

Display

10.1" Pekskärm

Tryckknappar

Nödknapp

Språkstöd

Engelska (Andra språk tillgängliga på begäran)

Kommunikation

Nätverksanslutning

Ethernet, Wi-Fi

Kommunikationsprotokoll

OCPP 1.6J，OCPP 2.0.1

Miljö

Drifttemperaturområde

-22 °F to 131 °F(Effektreducering från 131 °F)

Lagringstemperaturområde

-40 °F to 158 °F

Luftfuktighet

<95% relativ luftfuktighet, Icke-kondenserande

Höjd över havet

≤2000 m（6561.68'）

Buller

＜70dB @ 3 m（9.84'）77 °F Full effekt

Mekanisk

Mått （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Vikt

≤1653.47 lb

IP & IK-klassning

Type 3R&IK10 (HMI IK8)

Kylning

Luftkylning

Installationsmetod

Golvmonterad

Skydd

Skydd

Överspänningsskydd, Underspänningsskydd, Överbelastningsskydd, Läckströmsskydd
, Övertemperaturskydd, Jordningsskydd, Överspänningsskydd, Kortslutningsskydd
, Självkontroll av fel, Isolationsdetektering.

Certifiering och standarder

Certifikat

ETL,FCC,IC,Energy Star

Laddningsstandarder

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Standarder för kommunikationsprotokoll

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Valfri konfiguration

Nätverksanslutning

Flexibel fördelning

Full-ﬂex, Semi-ﬂex

Maximal strömutgång per
kanal

400A (Anpassad till luftkyld terminal)
600A (Anpassad till vätskekyld terminal)

Antal utgångskanaler

6,8,10,12（Upp till 4 vätskekylda kanaler）

Anpassad varumärkesprofilering

Varumärkesalternativ, såsom anpassade färger och klistermärken
Kontakta Teison för tillgänglighet, prissättning och minsta orderkvantitet

Tekniska specifikationer

Produktmodell

DC Split 760-1200 kW

Elektriska egenskaper

AC
Ingång

Inspänningsområde

3-fas 480 VAC±10%, 50/60 Hz， 3P+PE

Märkström in

962 A

1013 A

1064 A

1114 A

1165 A

1216 A

1266 A

1317 A

1367 A

1418 A

1469 A

1519 A

Max ineffekt

800 kW

842 kW

884 kW

926 kW

968 kW

1010 kW

1052 kW

1095 kW

1137 kW

1179 kW

1221 kW

1263 kW

Effektfaktor

≥0.99

Toppverkningsgrad

≥95%

Energiförbrukning i standbyläge

≤50 W

Harmonisk distorsion (THDi)

≤5%

DC
Utgång

Utspänningsområde

150~1000 VDC

Maximal uteffekt

760 kW

800 kW

840 kW

880 kW

920 kW

960 kW

1000 kW

1040 kW

1080 kW

1120 kW

1160 kW

1200 kW

Maximal utström
Per kanal

400 A(luftkyld kabel)
600 A(vätskekyld kabel)

Antal utgångskanaler

12
(valfritt:6,8,10)

Spänningsnoggrannhet

≤±0.5%

Strömnoggrannhet

≤±1%

Användargränssnitt

Display

10.1" Pekskärm

Tryckknappar

Nödknapp

Språk som stöds

Engelska (Andra språk tillgängliga på begäran)

Kommunikation

Nätverksanslutning

Ethernet, Wi-Fi

Kommunikationsprotokoll

OCPP 1.6J，OCPP 2.0.1

Miljö

Driftstemperaturområde

-22 °F to 131 °F(Effektreducering från 131 °F)

Lagringstemperaturområde

-40 °F to 158 °F

Luftfuktighet

<95% relativ luftfuktighet, Icke-kondenserande

Höjd över havet

≤2000 m（6561.68'）

Buller

＜70dB @ 3 m（9.84'）77 °F Full effekt

Mekaniskt

Mått （B x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Vikt

≤1653.47 lb

IP & IK-klassning

Type 3R&IK10 (HMI IK8)

Kylning

Luftkylning

Installationsmetod

Golvmontage

Skydd

Skydd

Överspänningsskydd, Underspänningsskydd, Överbelastningsskydd, Läckströms-
skydd, Övertemperaturskydd, Jordningsskydd, Överspänningsskydd, Kortslutnings-
skydd, Självkontroll vid fel, Isolationsdetektering.

Certifiering och standarder

Certifikat

ETL,FCC,IC,Energy Star

Laddningsstandarder

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Standarder för kommunikationsprotokoll

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Valfri konfiguration

Nätverksanslutning

Flexibel fördelning

Full-ﬂex, Semi-ﬂex

Maximal utström per
kanal

400A (Matchad med luftkyld terminal)
600A (Matchad med vätskekyld terminal)

Antal utgångskanaler

6,8,10,12（Upp till 4 vätskekylda kanaler）

Anpassad varumärkesprofilering

Varumärkesalternativ, såsom anpassade färger och klistermärken
Kontakta Teison för tillgänglighet, priser och minsta beställningskvantitet
