| Tekniska specifikationer |
| Produktmodell |

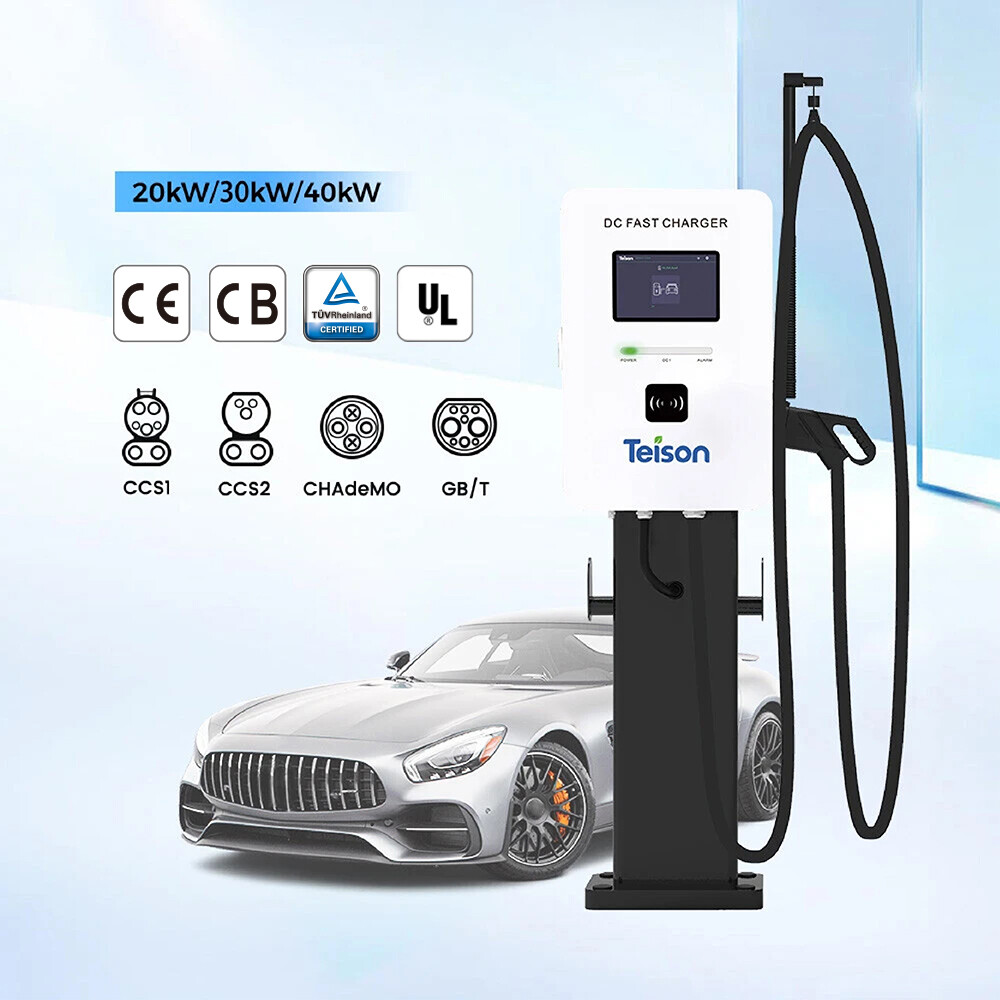

DC Mini |
| Elektriska egenskaper |
AC
Ingång |
Inspänningsområde |
3-phase 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Nominell inström |
3Φ30A |
3Φ46A |
3Φ61A |
| Max ingångseffekt |
21kW |
32kW |
42kW |
| Jordningssystem |
TN-C TN-S TN-C-S TT |
| Effektfaktor |
≥0.99 |
| Toppeffektivitet |
≥95% |
| Strömförbrukning i standbyläge |
≤450W |
| Harmonisk distorsion (THDi) |
≤5% |
DC
Utgång |
Utspänningsområde |
150~1000 VDC |
| Max utström (system) |
66A |
100A |
133A |
Max utström
(kontakt) |
80A
(Valfritt) |
80A
(Valfritt) |
150A
(Valfritt) |
| Max uteffekt |
20kW |
30kW |
40kW |
| Antal utgångar |
1 (Vilken som helst av CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (Vilken som helst av CCS2, CCS1, GBT,
CHAdeMO, NACS)

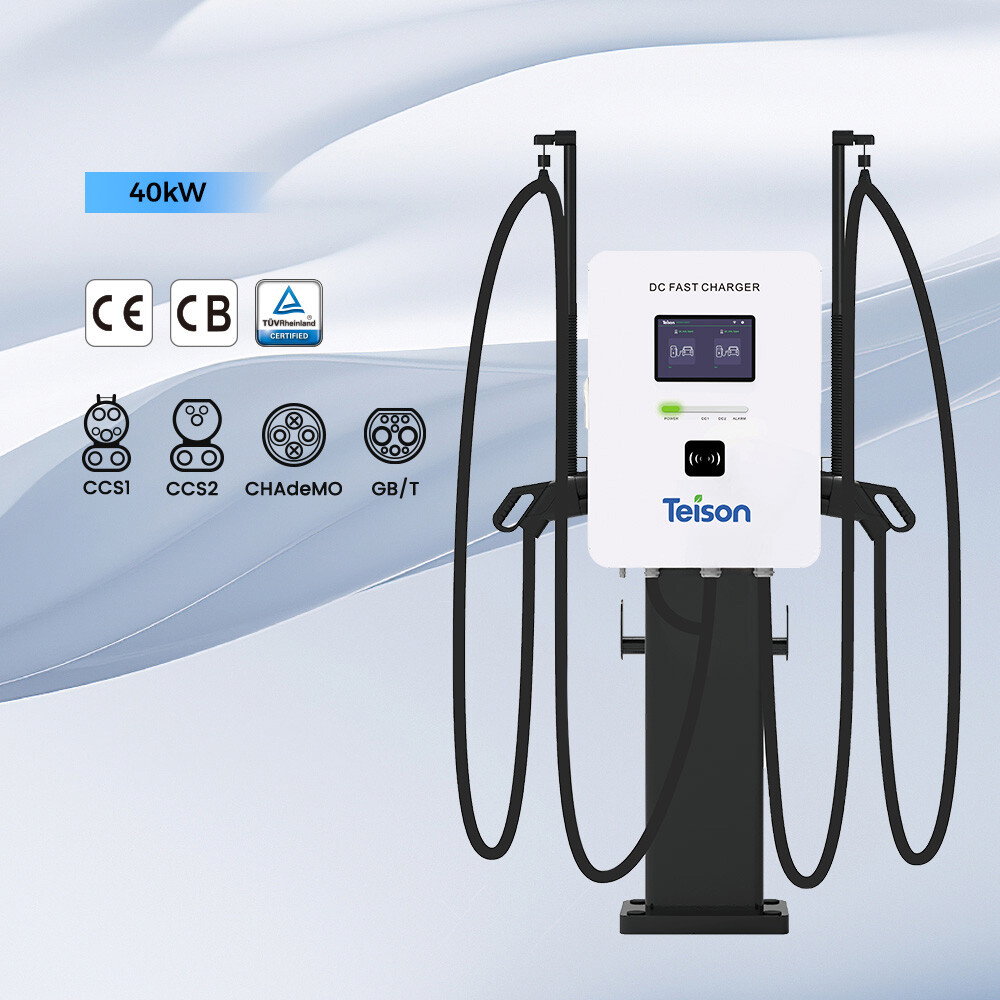

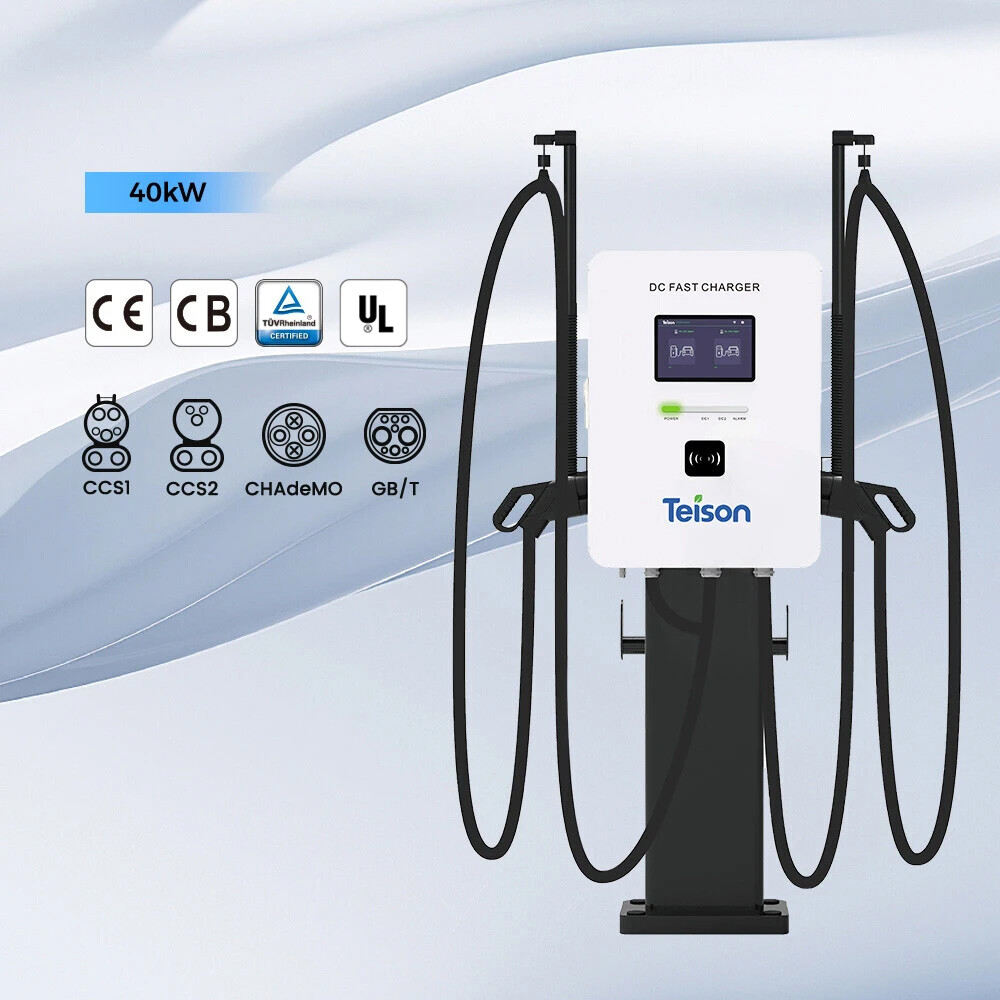

2 (Vilka som helst två kombinationer av
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Kontakttyp |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Spänningsnoggrannhet |
≤±0.5% |
| Strömnoggrannhet |
≤±1% |

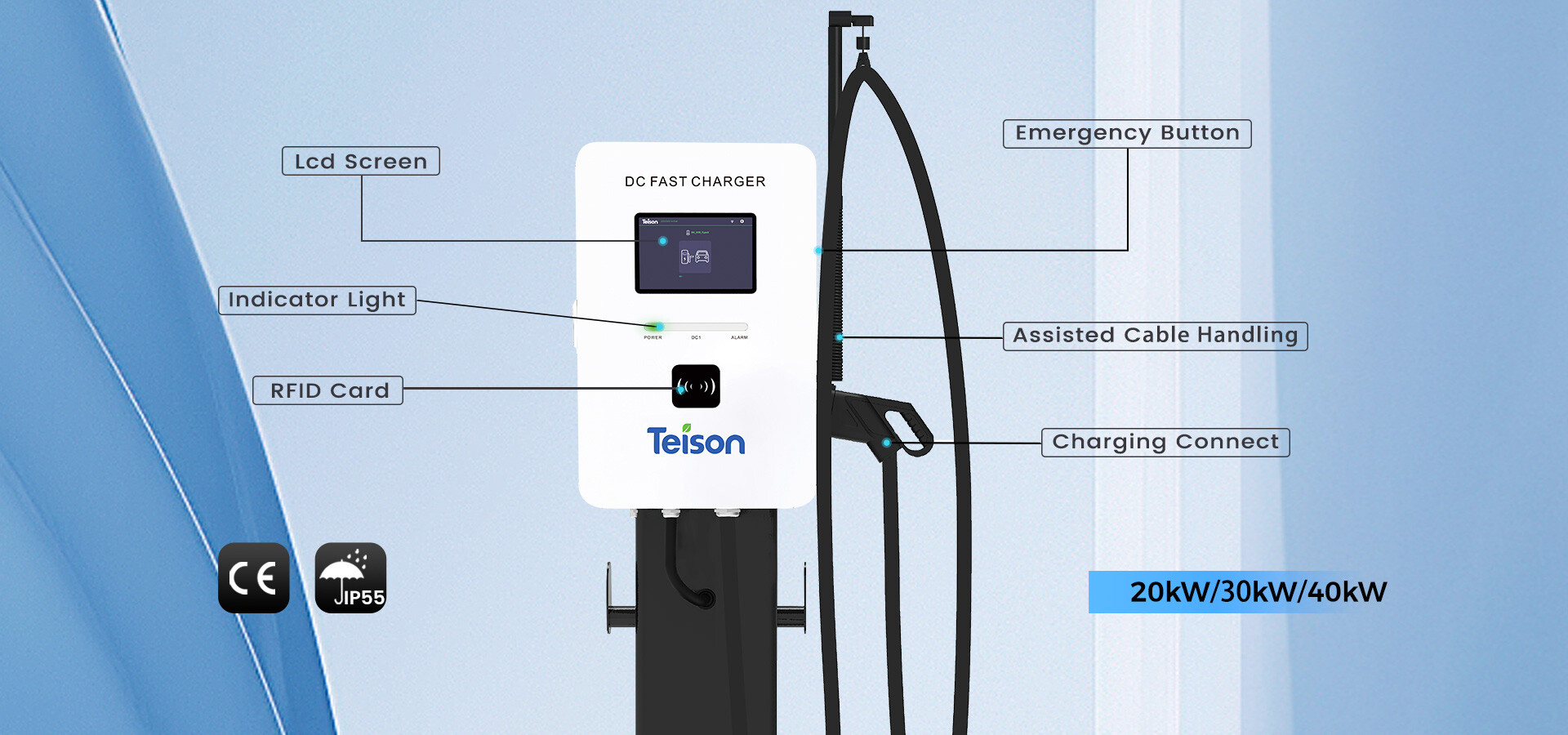

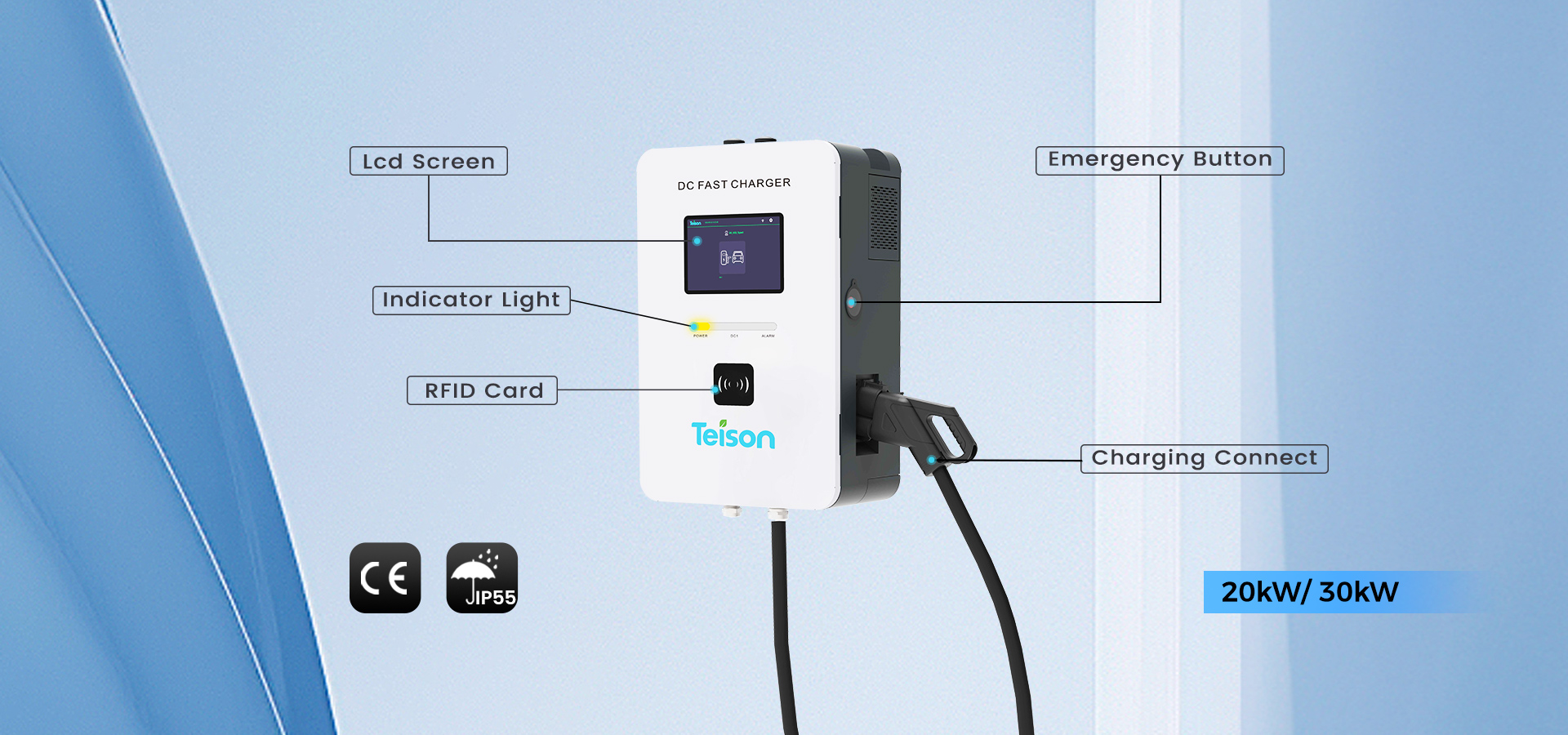

| Användargränssnitt |
| Display |
10.1" pekskärm |
| Mätare |
CE-mätare |
| Tryckknappar |
Nödknapp |
| Användarautentisering |
RFID, QR-kod, Applikation |
| Språkstöd |
Engelska (Andra språk tillgängliga på begäran) |
| Kommunikation |
| Nätverksanslutning |
Ethernet, Wi-Fi |
| Kommunikationsprotokoll |
OCPP 1.6J, Stöd för uppgradering till OCPP 2.0.1 |
| Miljö |
| Driftstemperaturområde |
-30℃-50℃(Effektreducering över 50℃) |
| Lagringstemperaturområde |
-40℃-70℃ |
| Luftfuktighet |
<95% relativ luftfuktighet, Icke-kondenserande |
| Höjd över havet |
≤2000m |
| Buller |
<70dB @ 3m 25℃Full effekt |
| Mekaniskt |

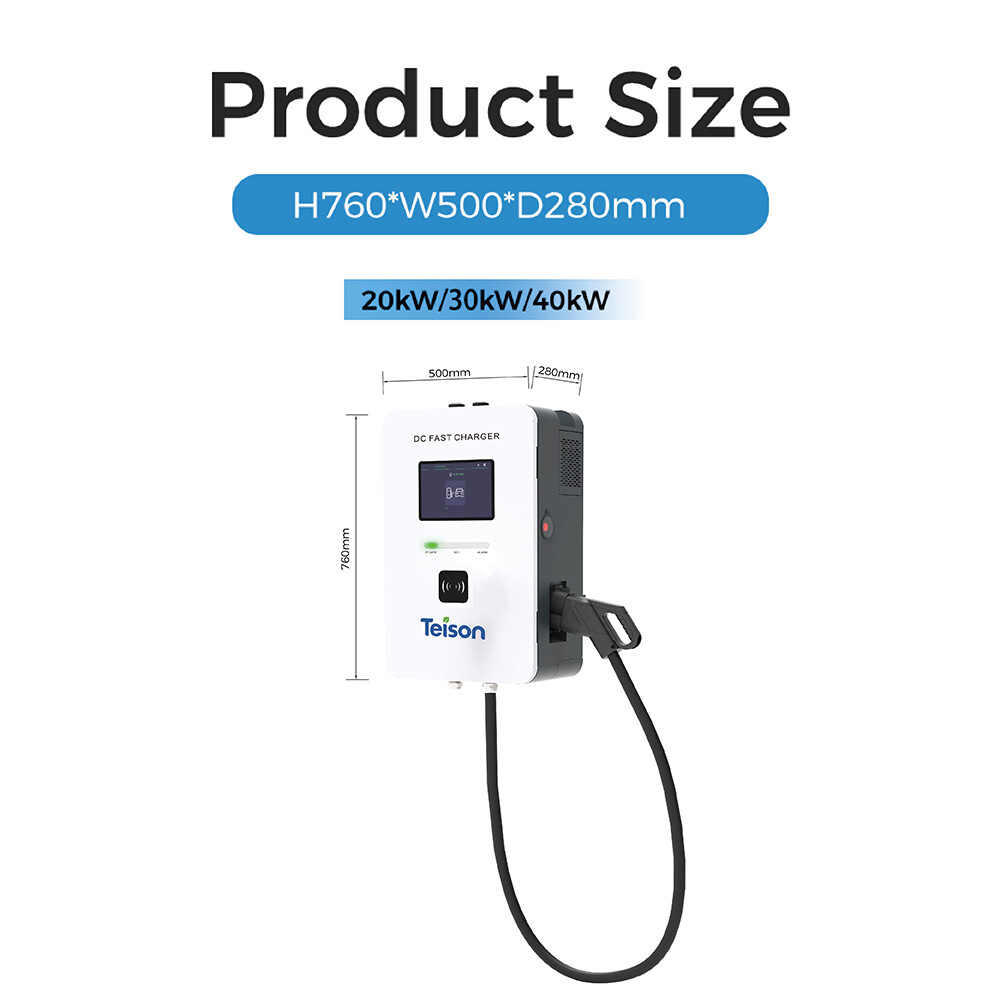

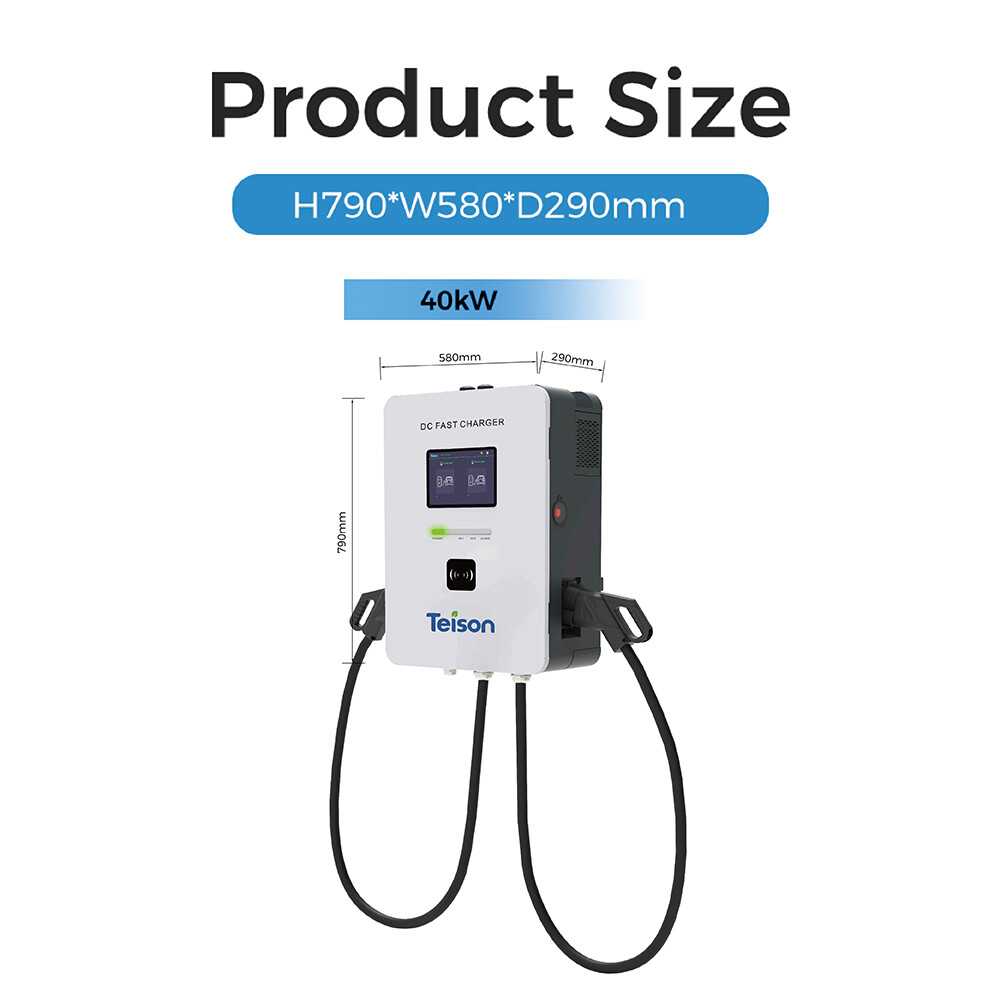

| Mått (W*D*H) |
500mm*280mm*760mm (Exklusive kabelhantering) |
En utgång：500mm*280mm*760mm
(Exklusive kabelhantering)
Två utgångar：580mm*290mm*790mm
(Exklusive kabelhantering) |
| Vikt |
≤90kg |
En utgång：≤90kg
Två utgångar：≤125kg |
| IP- & IK-klassning |
IP55 & IK10 (HMI IK8) |
| Laddkabelns längd |
5m |
| Kylning |
Luftkylning |
| Installationsmetod |
Väggmontering eller pelare |
| Skydd |
| Skydd |
Överspänningsskydd, Underspänningsskydd, Överbelastningsskydd, Jordfelsströms-
skydd, Övertemperaturskydd, Överspänningsstötsskydd, Kortslutningsskydd, Fel-
självkontroll, Isolationsdetektering. |
| Certifiering och standarder |
| Certifikat |
CE CB |
| Laddningsstandarder |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Standarder för kommunikationsprotokoll |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Valfri konfiguration |
| Installationsmetod |
Pelare |
| Mätare |
MID-mätare |
| Användarautentisering |
POS-maskin |
| Nätverksanslutning |
4G |
| Laddkabelns längd |
6m 7m Andra längder på begäran |
| Kabelhanteringssystem |
Valfritt |
| Anpassad varumärkesprofilering |
Alternativ för varumärkesprofilering, såsom anpassade färger och klistermärken
Kontakta Teison för tillgänglighet, prissättning och minsta orderkvantitet |
