| Tekniska specifikationer |
| Produktmodell |

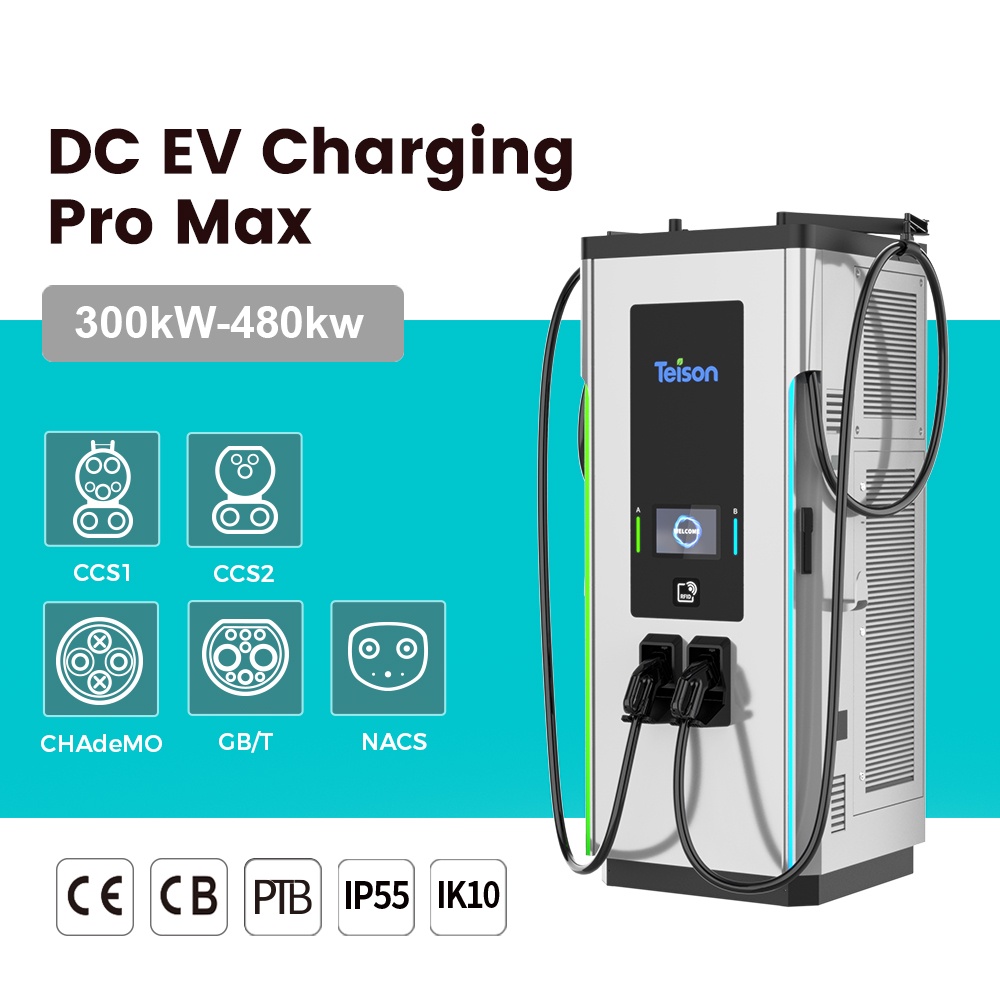

DC Pro Max |
| Elektriska egenskaper |
AC
Ingång |
Ingångsspänningsområde |
3-fas 400 VAC±10%, 50/60 Hz, 3P+N+PE |
| Märkström in |
3Φ480A |
3Φ576A |
3Φ640A |
3Φ768A |
| Max ingångseffekt |
316kW |
379kW |
421kW |
505kW |
| Jordningssystem |
TN-C TN-S TN-C-S TT |
| Effektfaktor |
≥0.99 |
| Toppverkningsgrad |
≥96% |
| Energiförbrukning i standby |
≤100W |
| Harmonisk distorsion (THDi) |
≤5% |
DC
Utgång |
Utspänningsområde |
150~1000 VDC |
| Max utström (system) |
600A @Vätskekylning
400A @Luftkylning |
Max utström
(kontakt） |
300A, 350A, 400A
valfritt @Luftkylning
500A,600A valfritt
@Vätskekylning |
| Max uteffekt |
300kW |
360kW |
400kW |
480kW |
| Antal utgångar |
2 (Valfria två kombinationer av CCS2, CCS1, GBT, CHAdeMO, NACS) |
| Kontakttyp |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Spänningsnoggrannhet |
≤±0.5% |
| Strömnoggrannhet |
≤±1% |

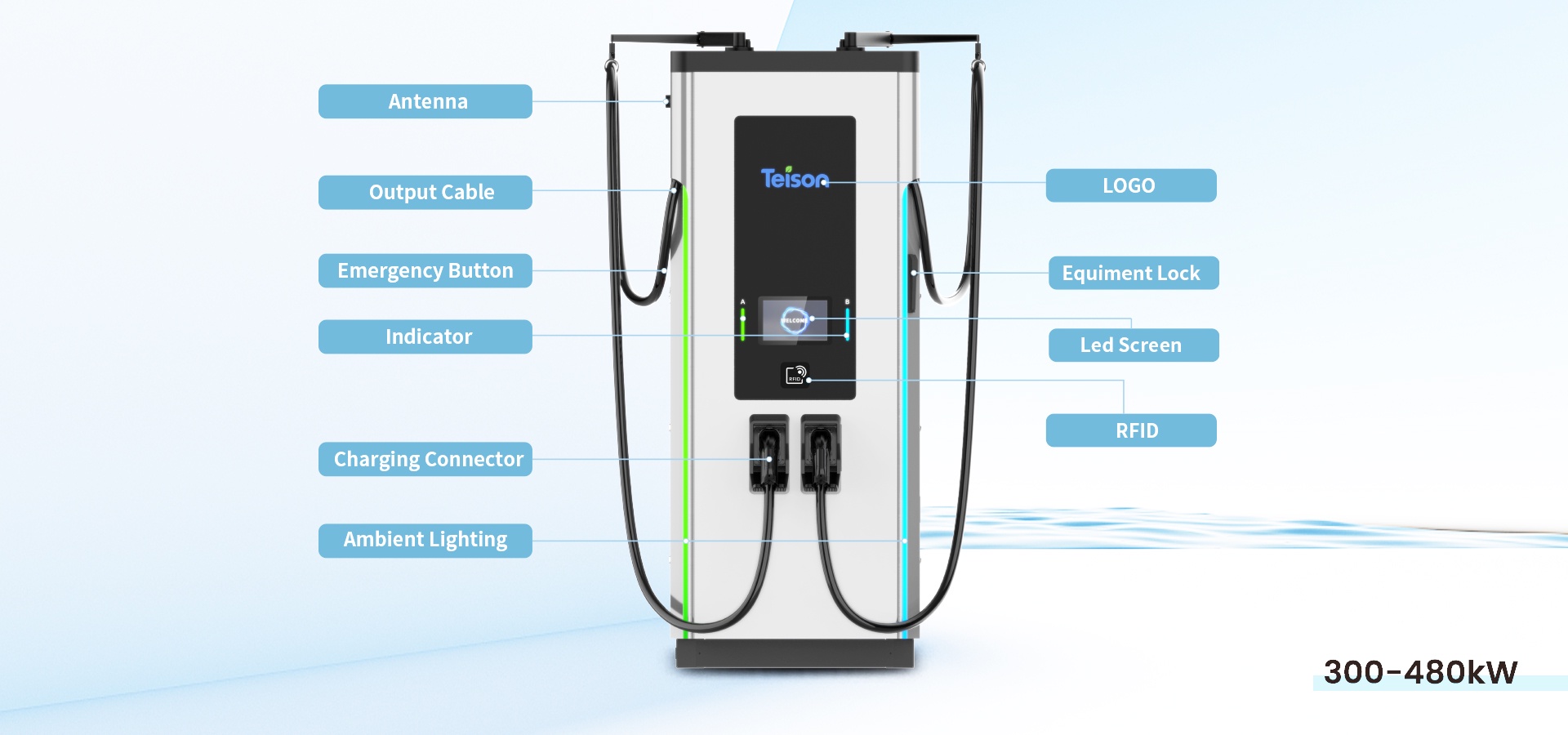

| Användargränssnitt |
| Display |
10.1" Pekskärm |
| Mätare |
CE-mätare |
| Tryckknappar |
Nödknapp |
| Användarautentisering |
RFID, QR-kod, Applikation |
| Stödspråk |
Engelska (Andra språk tillgängliga på begäran) |
| Kommunikation |
| Nätverksanslutning |
Ethernet, Wi-Fi |
| Kommunikationsprotokoll |
OCPP 1.6J, Stöd för uppgradering till OCPP 2.0.1 |
| Miljö |
| Drifttemperaturområde |
-30℃-55℃(Över 55℃effektreducering) |
| Lagringstemperaturområde |
-40℃-70℃ |
| Luftfuktighet |
<95% relativ luftfuktighet, Icke-kondenserande |
| Höjd över havet |
≤2000m |
| Buller |
<70dB @ 3m 25℃Full effekt |
| Mekanisk |

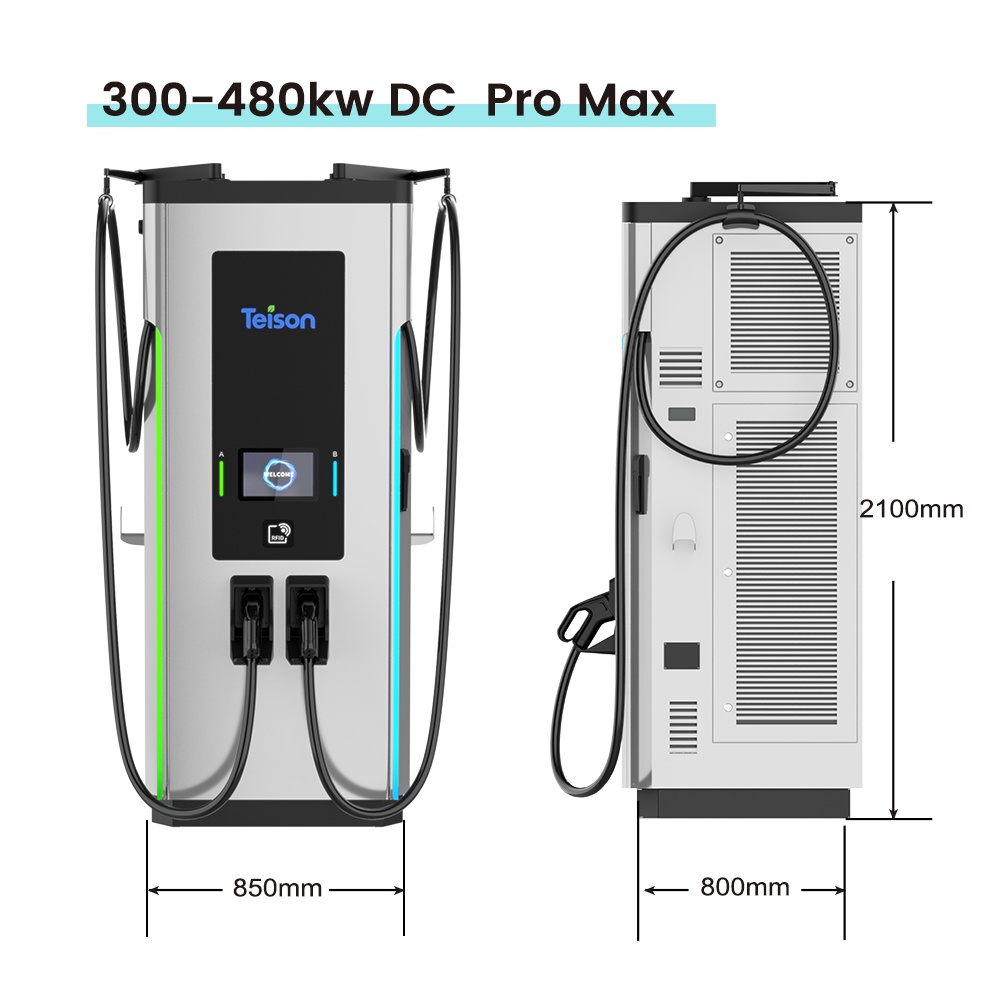

| Mått (W*D*H) |
850mm*800mm*2050mm (Exklusive kabelhantering)
850mm*800mm*2120mm (med kabelhantering) |
| Vikt |
≤700kg |
| IP & IK-klassning |
IP55 & IK10 (HMI IK8) |
| Längd på laddkabel |
5m |
| Kylning |
Luftkylning / Vätskekylning |
| Installationsmetod |
Golvmontage |
| Skydd |
| Skydd |
Överspänningsskydd, Underspänningsskydd, Överbelastningsskydd, Läckströms-
skydd, Övertemperaturskydd, Jordningsskydd, Överspänningsskydd, Kortslutnings-
skydd, Självkontroll vid fel, Isolationsdetektering，Dränknings-
skydd, Röklarm. |
| Certifiering och standarder |
| Certifikat |
CE CB PTB |
| Laddstandarder |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Standarder för kommunikationsprotokoll |
ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121 |
| Valfri konfiguration |
| Mätare |
MID-mätare eller PTB-mätare |
| Användarautentisering |
POS-maskin |
| Nätverksanslutning |
4G |
| Längd på laddkabel |
6m 7m Andra längder på begäran |
| Kabelhanteringssystem |
Valfritt |
| Utgångsgränssnitt |
Anpassningsbara tre utgångsgränssnitt
(Vilken som helst kombination av tre av CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2) |
| Anpassad varumärkesprofilering |
Alternativ för varumärkesprofilering, såsom anpassade färger och klistermärken
Kontakta Teison för tillgänglighet, pris och minsta orderkvantitet |
